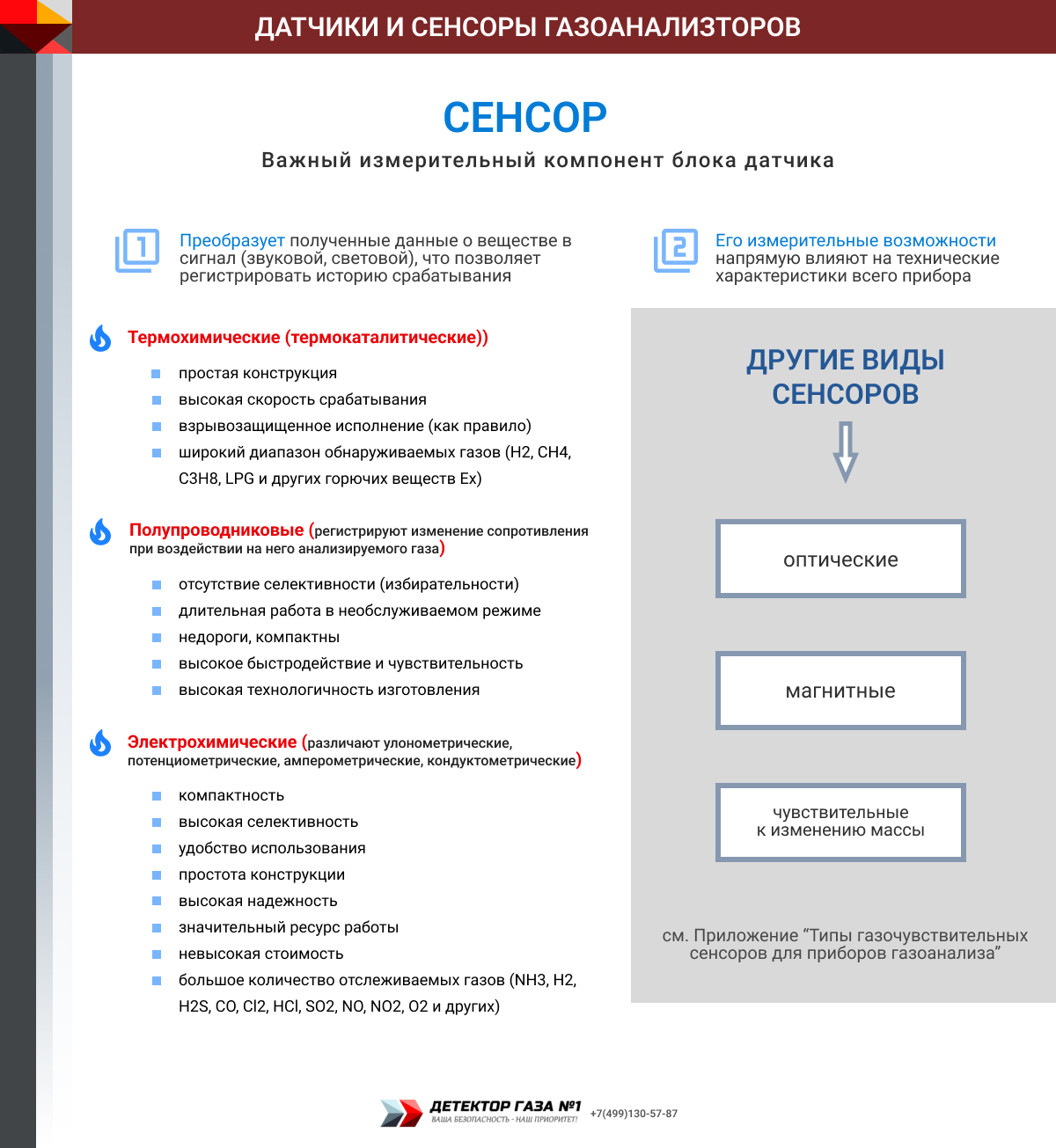

Сенсоры — неотъемлемая часть конструкции газоанализатора и, как мы выяснили в предыдущей статье, сенсоры являются важным измерительным компонентом блока датчика. Благодаря сенсорам, мы с точностью можем определить какой-то отдельный компонент газовой смеси, а также измерить величину концентрации газов.
Главная задача сенсора состоит в преобразовании концентрации анализируемого вещества в некий сигнал, который выдает визуальную или звуковую информацию о выявленном веществе, позволяя, таким образом, произвести регистрацию срабатывания.
Как мы видим, сенсор — это важнейший элемент газоанализатора. Его свойства и измерительные возможности напрямую влияют на технические характеристики всего прибора.
Наиболее распространены следующие виды сенсоров:
- Термохимический (основан на зависимости тепла, полученного при сгорании анализируемого газа, от степени концентрации этого вещества)
- Полупроводниковый (задействован полупроводник с металлоксидным напылением. При контакте с целевым газом его сопротивление изменяется)
- Электрохимический (использует процесс электролиза, в котором задействованы три электрода; в результате реакции образуется ток, пропорциональный концентрации обнаруженного газа)
Приложение

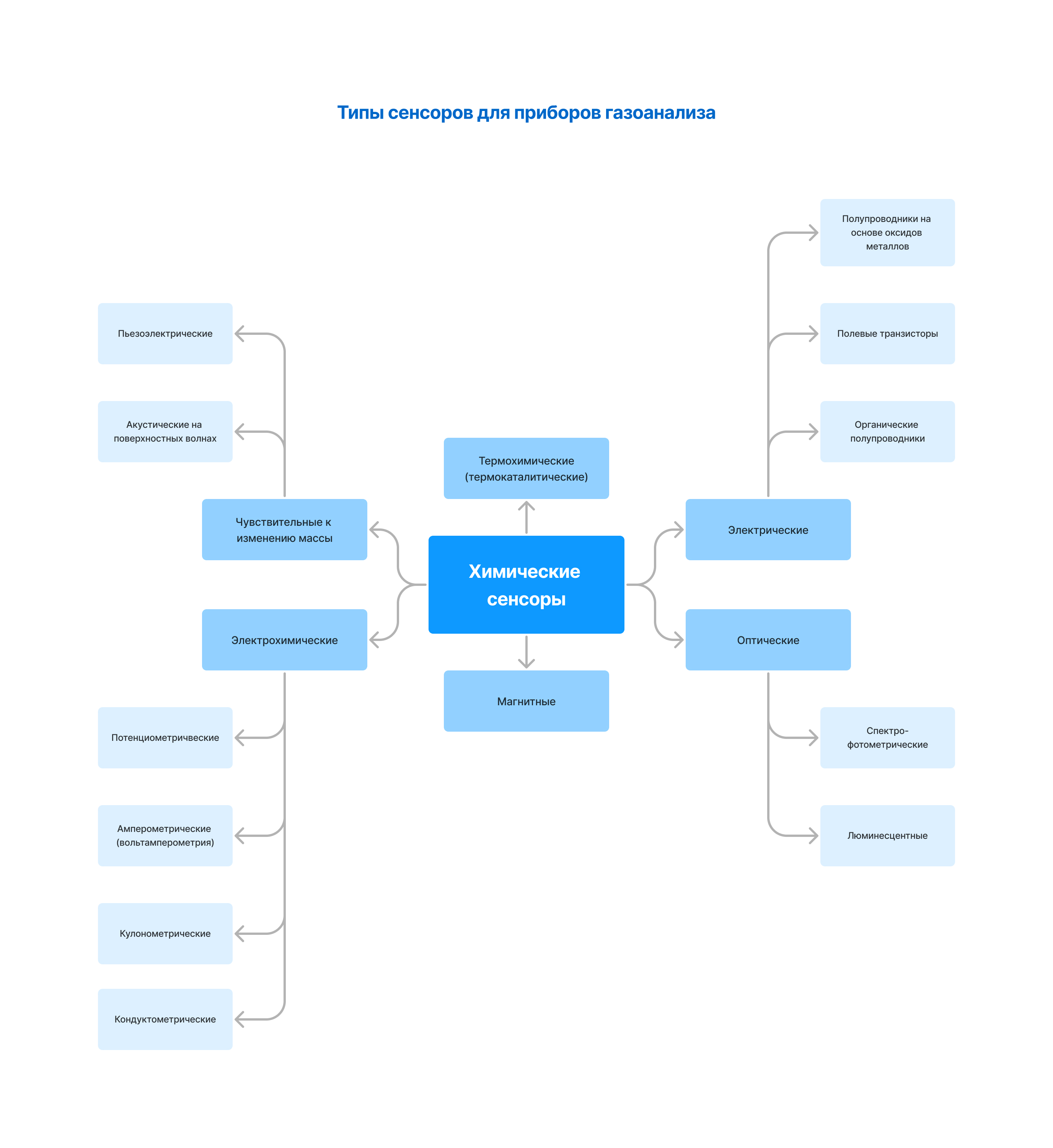

Типы сенсоров для приборов газоанализа
скачать схему в полном размере
Смотрите также статью о видах газочувствительных сенсоров на сайте отечественного производителя газоанализаторов «ТОП-СЕНС».

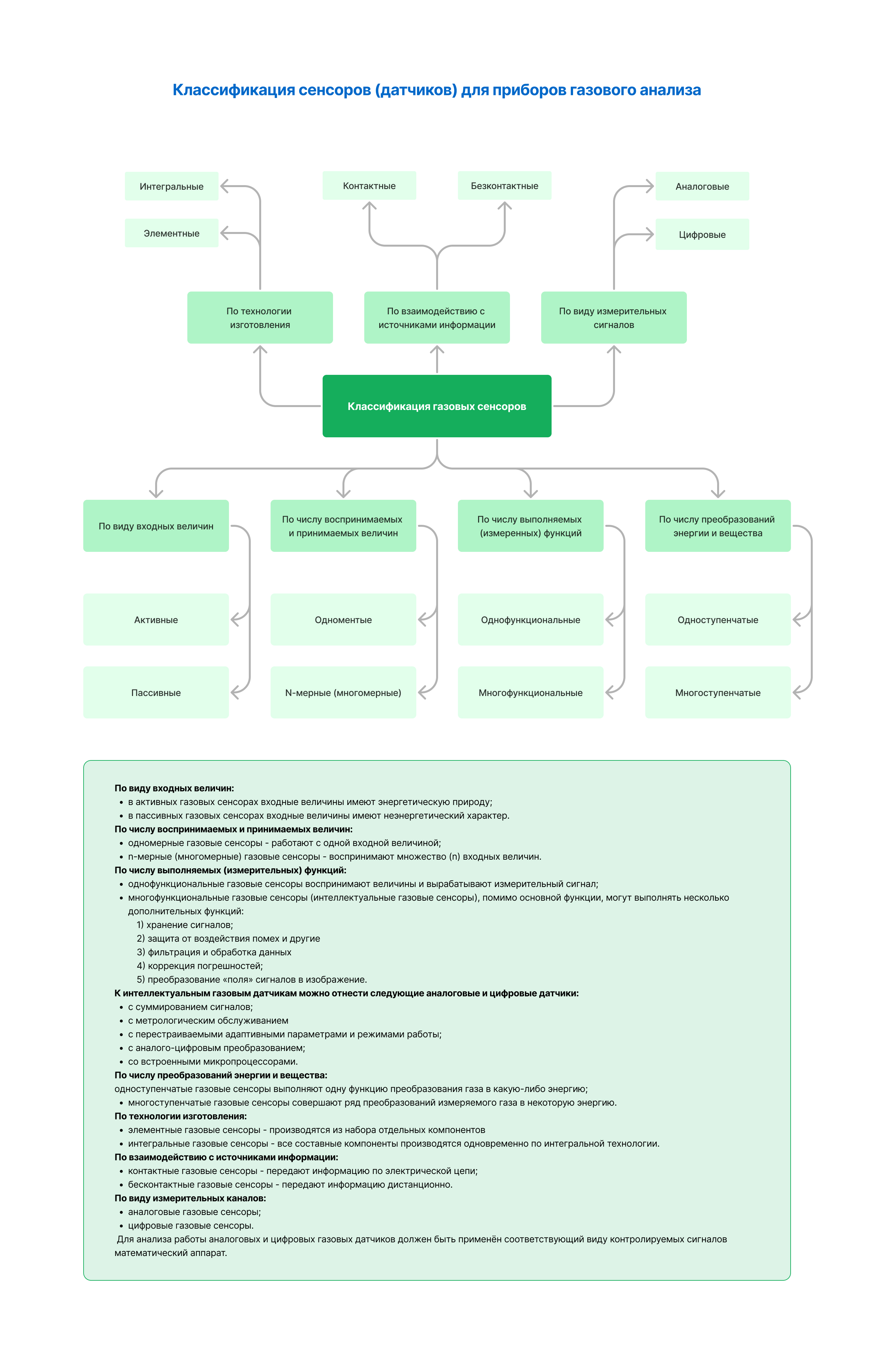

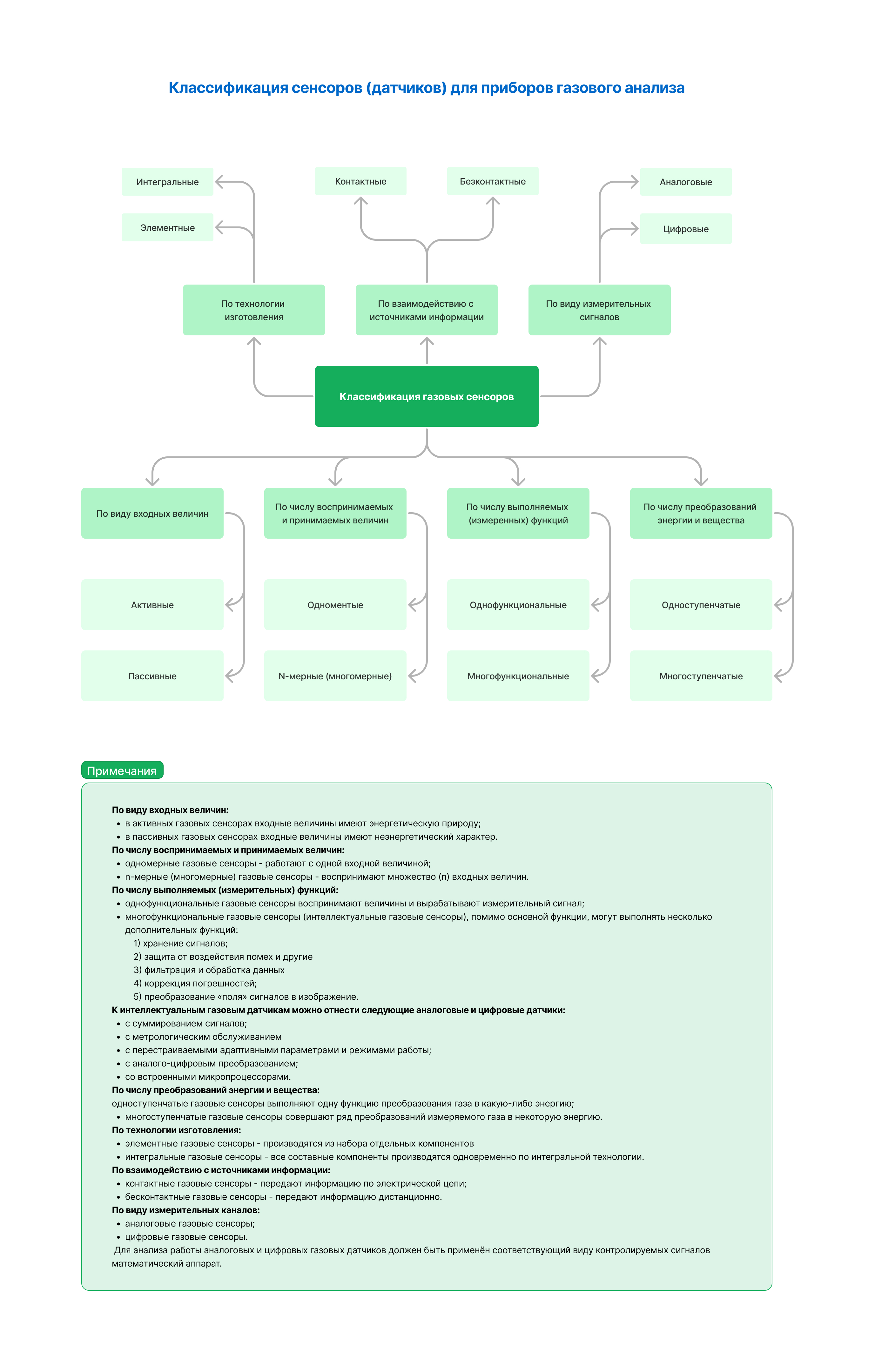

Классификация сенсоров (датчиков) для приборов газового анализа
Скачать схему в полном размере
