Область применения газоанализатора ПОЛЯРИС
Газоанализатор метана может использоваться в системах контроля технологических процессов, для обнаружения утечек метана из подземных магистралей и хранилищ, а также для контроля предельно допустимой концентрации (ПДК) рабочей зоны.

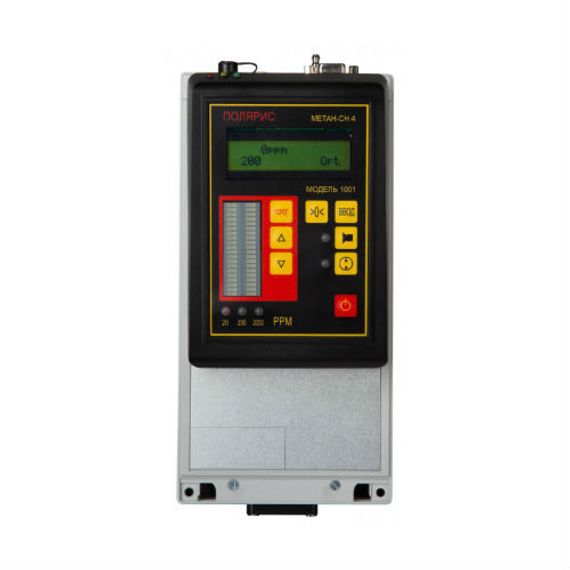

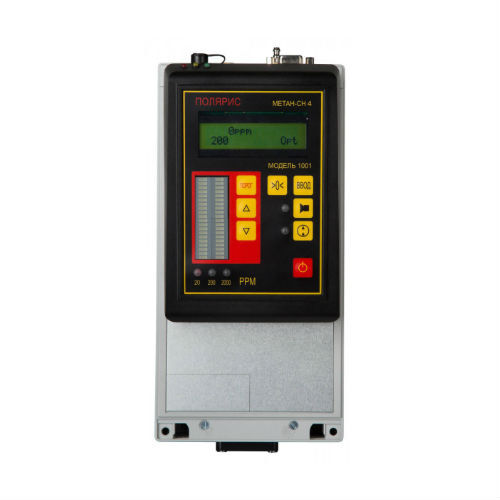

Описание оптического переносного газоанализатора метана ПОЛЯРИС (мод. 1001 «Метан-CH4»)
Газоанализатор предназначен для использования в невзрывоопасных зонах. Информация об измерениях отображается на цифровом дисплее с дискретностью показаний 0,1 ppm (млн-1), а также на шкальном светодиодном индикаторе. Данные можно передавать на внешний персональный компьютер по последовательному интерфейсу RS-232C.
Метод измерения концентрации метана — оптический (инфракрасный). Газоанализатор имеет моноблочную конструкцию, в которую встроен первичный преобразователь и аккумуляторная батарея. Степень защиты газоанализатора соответствует IP 32.
Отличительные особенности газоанализатора Полярис:
-
сверхвысокая чувствительность;
-
высокая избирательность реакции только на метан (коэффициент селективности к пропану и другим углеводородам 4000);
-
высокая стабильность и точность измерений;
-
малые габариты и вес, работа от встроенных аккумуляторов (до 6 часов).
Принцип действия оптического газоанализатора метана ПОЛЯРИС (мод. 1001 «Метан-CH4»)
Принцип действия прибора основан на избирательном поглощении инфракрасного излучения молекулами метана в области длин волн 3,2–3,4 мкм. Инфракрасное излучение источника (чёрного тела) проходит через измерительную газовую кювету, через которую прокачивается измеряемый газ. Затем оно проходит через электрически управляемый спектральный фильтр, спектр пропускания которого согласован со спектром поглощения измеряемого газа. После этого излучение попадает на фотоприёмник, стабилизируемый по чувствительности за счёт стабилизации по температуре термоэлектрической батареей (элемент Пельтье).
Пропускание спектрального фильтра в зависимости от приложенного управляющего электрического сигнала либо накладывается, либо не совпадает со спектром поглощения метана. Таким образом, на приёмнике возникает сигнал с частотой модуляции управляющего сигнала.
Используемый спектрально-корреляционный метод регистрации позволяет устранить влияние паров воды, загрязнения оптических элементов и прочих неселективных помех (в том числе прочих углеводородных соединений), а также нестабильности, связанные с оптоэлектронными элементами данного газоанализатора.
