Описание газоанализатора дымовых газов Seitron Casper 300
Сейтрон Каспер (Seitron Casper) - это переносной газоанализатор продуктов сгорания, предназначенный для измерения кислорода (О2), угарного газа (СО), оксида азота (NO), а также температуры воздуха, давления в газоходе и тяги. На основе полученных значений вычисляются следующие параметры: диоксид углерода (СО2), диоксид азота (NO2), коэффициент избытка воздуха, потери тепла в газоходе, КПД и др.
Сейтрон Каспер 300 (Seitron casper 300) - газоанализатор имеет 3 встроенные ячейки для измерения кислорода (О2), угарного газа (СО) и оксида азота (NO).
Преимущества газоанализатора Seitron Casper 300:
- Интерфейс пользователя: простой и понятный даже без ознакомления с инструкцией.
- Цифровой широкий LCD дисплей: удобно читать информацию благодаря функции увеличения.
- ИК интерфейс: для подключения внешнего принтера.
- Пневматические входные разъемы (давления/разряжения) не выходят за габариты прибора: для большей устойчивости к ударам.
- Откалиброванные датчики, которые можно заменить самостоятельно.
- Аккумулятор, который идет в комплекте с газоанализатором, может использоваться и как зарядное устройство, и как батарея, что позволяет использовать газоанализатор, даже если батарея абсолютно разряжена.

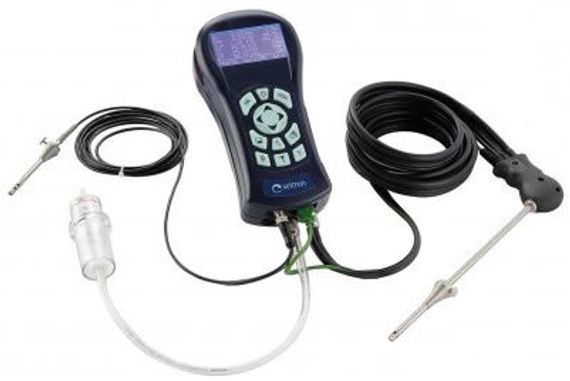

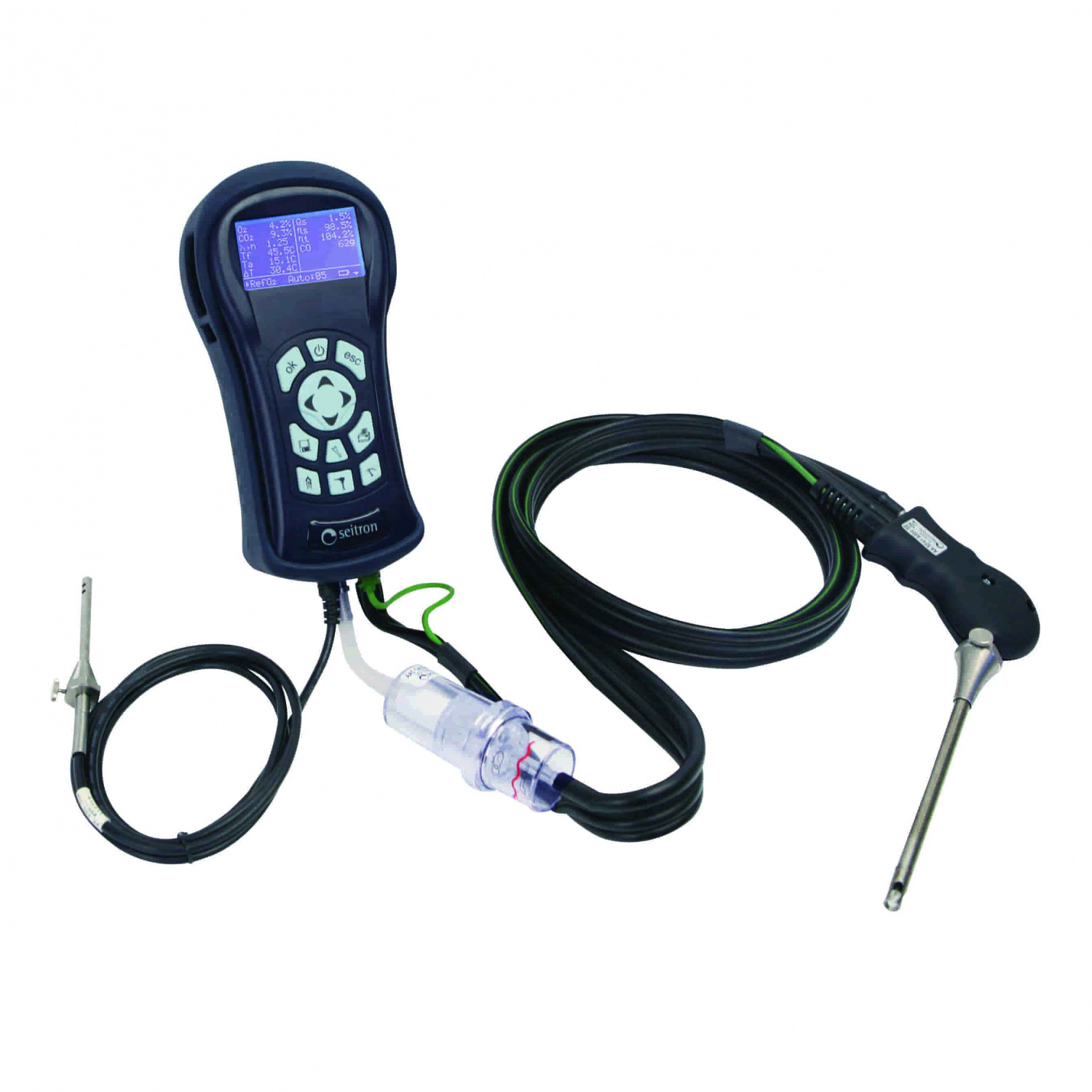

Стандартная комплектация газоанализатора Сейтрон Каспер (Seitron Casper)
А - клавиатура, В - дисплей (128х64 пикс, 8 строк по 20 символов) С - газоотборный зонд, D - фильтр конденсата и пылевой фильтр, Е - компенсационный разъем термопары штыревого типа, F - зонд температуры входящего воздуха, G - Р-вход (отрицательный вход для измерения дифференциального давления и разряжения), |
Н - вход А (для подсоединения газоотборного зонда с фильтром конденсата и пылевым фильтром), I - Р+вход (положительный вход для измерения давления), L - разъем термопары зонда отбора газа, М - разъем для зарядного устройства, N - дополнительный разъем для подсоединения иных зондов (для зонда замера потерь диф. давления), О - mini-USB разъем для подключения к ПК Р - ИК-порт |
Газоотборный зонд для газоанализатора Seitron Casper
Газоотборный зонд состоит из пластиковой ручки (С) и зонда из нержавеющей стали с внешним сенсором термопары на наконечнике для измерения температуры газа до 800°С. Стандартная длина стальной части 300 мм, также возможно приобрести модели с длиной зонда 180 мм, 750 мм и 1000 мм, с адаптером для отверстия выхода диаметром 8-22 мм. Также возможно приобрести гибкий зонд, длиной 300 мм, для забора пробы отходящих газов из труднодоступных мест. Все зонды имеют выходной диаметр 8 мм. Подсоединение к анализатору осуществляется через 3-метровый гибкий резиновый шланг, а также съемный конденсатный и пылевой фильтр (D) и кабель термопары. Поляризованное соединение термопары должно подключаться через специальный вход в нижней части газоанализатора. Все устройства, подключаемые к газоанализатору, имеют различный тип подключения, что исключает их неправильное подсоединение. Соедините короткий шланг зонда с фильтрами (конденсатным и пылевым), а затем к центральному входу (А). Подсоедините длинный шланг, который заканчивается штыревым контактом к отрицательному входу сенсора давления (G). Различный диаметр контактов не позволит перепутать подсоединения и испортить прибор.
Конденсатный и пылевой фильтры
Проба газа поступает в измерительные ячейки после очистки от пыли и влаги, а также других осадочных продуктов сгорания. Конденсатный фильтр(D) состоит из прозрачной цилиндрической трубки из поликарбоната и располагается в шланге газоотборного зонда. Также он позволяет снизить скорость подачи газа, в результате частицы мелкодисперсной пыли оседают, а влага испаряется.
Конденсатный фильтр должен находится в вертикальном положении, чтобы предотвратить соприкосновение с измерительными ячейками. Также следует удалять конденсат из фильтра после каждого использования. Сменный малопористый пылевой фильтр помещается после конденсатного фильтра, чтобы задержать твердые частицы, содержащиеся в пробе. Рекомендуется менять фильтр по мере его загрязнения.
Измерительный ячейки газоанализатора Seitron Casper
В газоанализаторе Сейтрон Каспер используются откалиброванные сменные газовые сенсоры для измерения кислорода (О2), оксида углерода (СО) и оксида азота (NO). По истечении срока службы измерительные ячейки можно заменить самостоятельно, без последующей процедуры калибровки, поскольку они поставляются уже откалиброванными.
Измерительные ячейки относятся по типу к электрохимическим, сделаны из анода, катода и электролитического раствора, который зависит от типа анализируемого газа. Газ поступает в ячейку через мембрану, происходит химическая реакция, в результате которой создается электрический ток. Электрический ток поступает на прибор, измеряется, анализируется, компенсируется температурой, обрабатывается микропроцессором, и результат выводится на экран.
Давление газа не должно превышать допустимое значение (максимальное ±10 кПА), чтобы не повредить сенсоры.
Время обработки данных в ячейке: О2=50 сек. на 90% от изм. знач., СО=60 сек. на 90% от изм. знач., NO=40 сек. на 90% от изм. знач.
Все же рекомендуется подождать 3-5 минут для того, чтобы получить точные результаты анализа. Если сенсоры токсичных газов определяют их концентрацию более 50%, показания могут разниться в течении последующих 10 минут (±2%). Чтобы вернуться к отметке 0 также потребуется больше времени; подождите, прежде чем выключить газоанализатор, пока измеряемое значение опустится ниже 20 ppm, отсоединив газоотборный зонд, чтобы дать насосу набрать чистый воздух.
В газоанализаторе Каспер Сейтрон имеется функция ("Меню измерений->Среда СО, NO"), которая позволяет пользователю отобразить экстремальные значения содержания СО и NO в окружающей среде, чтобы проверить допустимые условия для присутствия человека в такой атмосфере. Рекомендуется соблюдать допустимые стандартам условия:
- СОmaх - 35 ppm максимальный порог (REL), предусмотренный национальным институтом здоровья и охраны труда, что эквивалентно 40 мг/м3 и вычисляется как 8-часовая средневзвешанная концентрация.
- NOmax - 25 ppm максимальный порог (REL), предусмотренный национальным институтом здоровья и охраны труда, что эквивалентно 30 мг/м3 и вычисляется как 8-часовая средневзвешанная концентрация.
Сенсоры температуры газоанализатора Seitron Casper
Температура отходящих газов измеряется термопарой, которая находится на наконечника зонда. Подсоединяется термопара к газоанализатору Casper посредством штыревого соединения (Е). Холодный спай термопары компенсируется Pt100 термосопротивлением, которое снимает показания температуры во взаимодействии с соединителем термопары. Термопара типа К (никель/никель-хром) позволяет проводить непрерывный замер до 800°С. Если используются специальные зонды, устройство может снимать показания температуры до 999,9 °С.
Газоанализатор снабжен Pt100 термосопротивлением для замера внутренней температуры, этот сенсор также можно использовать для замера температуры в помещении.
Если необходимо произвести замер температуры воздуха, поддерживающего горение непосредственно во всасывающем канале, потребуется дополнительный внешний зонд типа Pt100 - проведение таких замеров рекомендуется для правильного расчета КПД котла.
Внешний температурный зонд для газоанализатора Seitron Casper
Внешний температурный зонд используется в случае, если необходимо измерить температуру воздуха для горения, там где не используется газоанализатор (при определении КПД). Температурный зонд типа Pt100 идет в комплекте с кабелем длиной 3 метра, 7,5/17 мм адаптером для лючков (F), а также разъемом для подсоединения к газоанализатору. Данный зонд используется для измерения температуры воздуха, поддерживающего горение в диапазоне от -10°С до +100°С, что необходимо для точного расчета КПД котельной.
Подключение термопары
Используя вход как для подключения термопары (подходит также для измерения температуры в дымоходе), можно измерить температуру потока воды и температуру обратного потока с помощью специальных зондов. Если температура замеряется с трубе, рекомендуется использовать изогнутый зонд подходящего диаметра.
Сенсор давления для газоанализатора Seitron Casper
Газоанализатор Сейтрон Каспер оснащено встроенным пьезосопротивлением для замера тяги (падения давления) в газоходе, также для иных замеров давления. Переход от замера к анализу сгорания и обратно осуществляется нажатием одной кнопки.
Вход для замера давления/разряжения газоанализатора Seitron Casper
Газоанализатор имеет вход для зонда отбора отходящих газов в комплекте с разделительным узлом фильтра конденсата и пылевым фильтром (Н). Положительный вход Р+ (I) используется для замера давления, в соответствии со стандартом UNI 10845. Отрицательный вход Р- (G) используется для замера тяги. Для одновременного замера тяги и анализа сгорания подсоединяется ответвление зонда для забора дыма без конденсатного фильтра.
Тип топлива
В память газоанализатора Сейтрон Каспер введены технические данные на 7 самых распространенных типов топлива. используя программу конфигурации для ПК, можно добавить или изменить перечень и соответствующие коэффициенты до 10 типов топлива.
Приведенный ниже список прописан в стандарте UNI 10389-1 и содержит коэффициенты 7 типов топлива, которые занесены в память, для расчета КПД.
| Коэффициенты для расчета КПД горения | |||
| А1 | А2 | В | Топливо |
| 0,66 | 0,38 | 0,010 | природный газ |
| 0,63 | 0,42 | 0,008 | пропан |
| 0,63 | 0,42 | 0,008 | сжиженный газ |
| 0,63 | 0,42 | 0,008 | бутан |
| 0,68 | 0,50 | 0,007 | солярка |
| 0,68 | 0,52 | 0,007 | мазут |
Замер копоти газоанализатором Seitron Casper
Предусмотрена возможность ввода в газоанализатор показания значения копоти по шкале Bacharach с распечаткой полученной величины. Замер осуществляется при помощи внешнего насоса, который можно заказать дополнительно.
В меню газоанализатора "Меню измерений->Копоть" можно ввести данные трех отдельных тестов показаний дыма, взятых через специальный дополнительный насос (дымовой насос). Метод состоит в том, что определенное количество газа горения забирается из центра дымохода, за поверхностью теплообменников, находящихся внизу бойлера, так чтобы он проходил через специальный бумажный фильтр. Оставшееся сажевое пятно сравнивается по специальной шкале с поверхностью, которая загрязняется другим образом. Таким образом, вычисляется "показатель копоти", который можно вручную внести в прибор. Эти показания также можно сохранить в памяти, вместе с анализом данных горения и распечатать.
Определение содержания СО в помещении
Данный замер позволяет определить концентрацию СО (оксида углерода) в помещении, а также необходимые безопасные условия в котельной. Если показания превышают допустимые значения, в соответствии с Законом о гигиене и безопасности труда на рабочем месте, устройство выдаст звуковой и визуальный сигнал предупреждения.
Комплект для измерения дифференциального давления газоанализатором Seitron Casper (по дополнительному заказу)
Этот зонд необходимо использовать для непосредственного контроля давления в камере сгорания газовой котельной. Зонд состоит из силиконовой трубки 8х4 мм и длиной 1 метр, на конце которой расположен вход для подсоединения к газоанализатору.
Газоанализатор Каспер оснащен внутренним пьезорезистивным датчиком для измерения положительного и отрицательного давления. Датчик, установленный в приборе, дифференциального типа Если приобрести дополнительный комплект ACC KP01, сенсор можно использовать для определения перепада давления, за счет положительного и отрицательного контакта. Значения могут быть в пределах от -1000 Па до +20000 Па.
Зонд для измерения степени ионизации (по дополнительному заказу)
Этот зонд позволяет замерить степень ионизации в котельной, а также рассчитать значение, в соответствии с техническими характеристиками котельной.
Автоматический анализ
Пользователь может настроить режим анализа автоматически и вручную. В ручном режиме пользователь настраивает три необходимых операции анализа. В автоматическом режиме необходимо также настроить длительность операции для определения каждого параметра, таким образом, считывание каждого будет проходить за установленное время.
Сигналы
Меню газоанализатора позволяет установить до 5 сигналов, определяя измерения каждого параметра, порог срабатывания сигнала, относительный измерительный прибор, а также порог низких или высоких показаний при срабатывании сигнала.
Сигнал порога низких показаний срабатывает при падении показаний ниже установленного порога, аналогично и при сигнале порога высоких показаний - при превышении. Когда показания выше, либо ниже установленных порогов, прибор издает звуковой сигнал, при этом на экране высвечиваются соответственные показания. Если отсутствует клапан соленоида, насос автоматически перестает осуществлять забор пробы.
Внешний вид клавиатуры газоанализатора Сейтрон Каспер (Seitron Casper)
Анализ отходящих газов газоанализатором Seitron Casper 300:
Забор пробы газов производится с помощью зонда, подключенного к внутреннему всасывающему насосу. Забор пробы проходит через специальный конусный вход 11-16 мм, обеспечивающий всасывание: забор пробы стоит осуществлять строго из центра дымовой трубы.
Проба проходит процесс очистки от влажности, проходя через конденсатный фильтр и пылевой фильтр в резиновом шланге, подсоединяющем зонд к анализатору.
1) Включение газоанализатора и автообнуление. Нажмите Вкл/Выкл для включения газоанализатора, появится экран приветствия. Через несколько секунд газоанализатор автоматически перейдет в режим автообнуления, появится сообщение, что нельзя подключать зонд. Важно, чтобы газоотборный зонд был отсоединен от прибора до прохождения автообнуления и в ходе нее. Прибор забирает чистый воздух из атмосферы и устанавливает нулевое значение сенсоров газа, затем значения, которые сохраняются в память, соотносятся с показаниями замеров. также важно помнить, что данная процедура должна осуществляться на чистом воздухе. Сенсор давления также настраивается на ноль в ходе автообнуления.
2) Установка газоотборного зонда. После завершения автообнуления, на газоанализаторе Каспер Сейтрон высветиться сообщение, что пользователь может подключить газоотборный зонд, который ранее подключался к соответствующему входу в приборе, затем меню анализа появится автоматически.
Чтобы газоотборный зонд поместить в правильное место в дымоходе, расстояние от котла должно быть в два раза больше диаметра трубы дымохода. если же это невозможно, следуйте инструкциям производителя котла.
Чтобы правильно расположить зонд и обеспечить достаточное крепление, необходимо в магистрали просверлить отверстие диаметром 13-16 мм, если оно не предусмотрено, и вкрутить конусный вход, которым оснащен газоотборный зонд. Это сделано для того, чтобы воздух снаружи не попадал в газоотборный зонд.
Резьба на конусном входе позволяет зафиксировать зонд на необходимой глубине измерения, чаще это центр дымоходной трубы. Для того, чтобы повысить точность измерения, необходимо постепенно вводить зонд, пока не будут достигнуты самые высокие показания температуры. Дымоотвод необходимо проверить до проведения тестирования, для того, чтобы убедиться, что нет утечки.
3) Анализ отходящих газов происходит после подсоединения газоотборного зонда к дымоходу и подсоединения сенсора температуры к соответствующему дымоходу.
4) Завершение анализа. По окончании анализа, аккуратно отсоедините газоотборный зонд и датчик температуры от газоанализатора Каспер. Затем отсоедините конденсатный фильтр, зонды и шланги. Выключите газоанализатор Каспер нажав кнопку Вкл/Выкл. Если газоанализатор обнаружил высокую концентрацию CO или NO, газоанализатор запустит режим продува. Насос будет производить забор чистого воздуха до тех пор, пока не будет достигнуто оптимальное значение. По окончании режима (в среднем проходит не более 3 мин) газоанализатор отключится автоматически.
