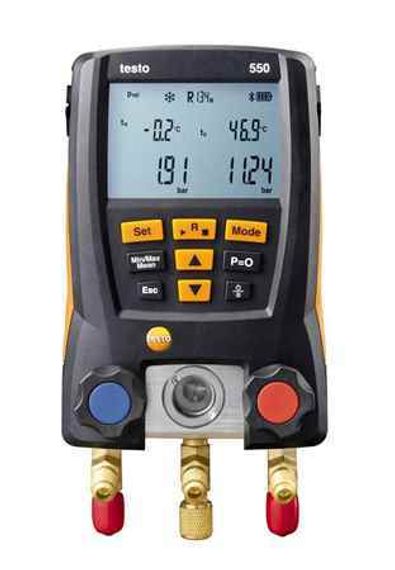

Описание манометрического коллектора Testo 550 (арт: 0563 1550)
Testo 550-1- это электронный манометрический коллектор, предназначенный для выполнения сервисного обслуживания и пусконаладочных работ холодильных машин, систем кондиционирования и воздушного обогрева, тепловых насосов и пр. Оснащенный четырьмя измерительными каналами для определения высокого и низкого давления в соответствующих контурах и контроля температурных параметров, коллектор Testo 550-1 комплектуется одним термоизмерительным датчиком NTC в виде зонда-зажима.
Техническая документация, Testo 550 инструкция по применению :
Анализатор холодильных систем Testo 550-1 является базовым комплектом, с помощью которого вы можете быстро выполнить проверку герметичности компрессорно-конденсаторных контуров холодильных систем и тепловых насосов с регистрацией величины перегрева или переохлаждения, а также их заправку хладагентом. При необходимости, вы можете докупить дополнительный датчик температуры и расширить функциональность своей манометрической станции - прибор имеет два разъема для подключения термоизмерителей.
Выполняя обслуживание и наладку холодильных систем с помощью манометрических коллекторов механического типа совместно с контактными термоизмерителями традиционно приходится пользоваться отдельной расчетной таблицей зависимости давления/температуры для каждого вида хладагента. Манометрический коллектор Testo 550-1, являющийся цифровым прибором, лишен такого недостатка – в памяти измерительного блока сберегаются зависимости для 40 наиболее популярных хладонов, поэтому вы можете использовать один прибор для разных систем. Это делает Testo 550-1 незаменимым инструментом при необходимости обслуживания большого количества разнотипных установок в течение одного дня. Все расчеты прибором производятся автоматически, за счет чего повышается эффективность вашей работы: сокращается время, затрачиваемое на производство измерений, и исключаются случайные ошибки при вычислениях.

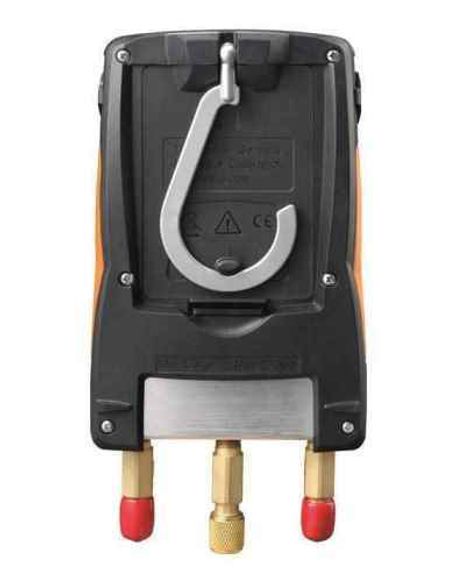

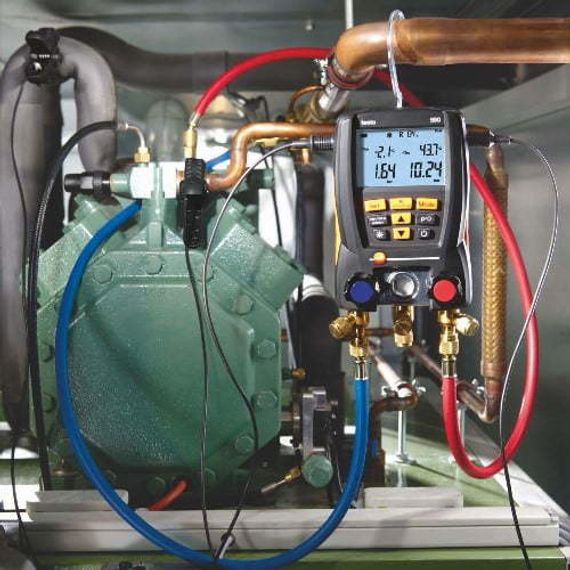

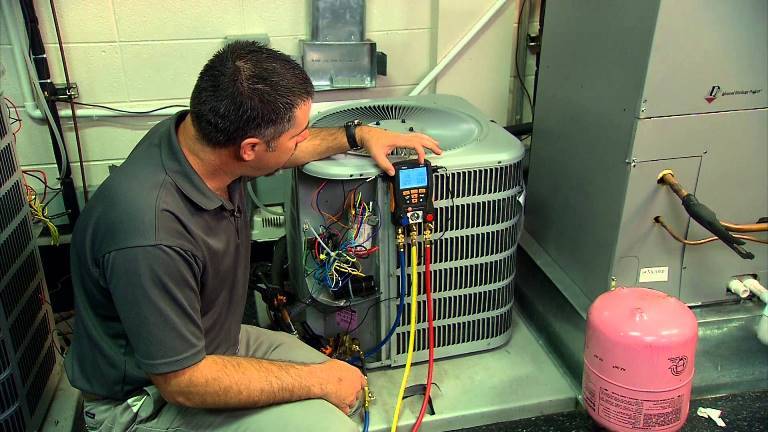

Testo 550-1 специально адаптирован для применения в сложных условиях, поэтому вы можете использовать его при обслуживании компрессорно-конденсаторных блоков стационарных систем кондиционирования и сплит-систем, которые обычно располагаются вне помещений. Прибор имеет прочное исполнение и хорошо защищен от негативного воздействия пыли и влаги. Рифленые резиновые накладки на ребрах его корпуса препятствуют случайному выскальзыванию измерителя из руки. Крупные кнопки обеспечивают возможность комфортной работы с данным прибором, не снимая перчаток. Testo 550-1 оснащается кронштейном-подвесом, обеспечивающим удобство размещения прибора в ходе измерений - в нерабочем положении кронштейн складывается на тыльной стороне корпуса.
Прибор обладает широким спектром функций, заменяя сразу несколько других приборов:
- Быстрое и точное измерение высокого и низкого давления с помощью двух сенсоров давления с температурной компенсацией; автоматическое определение температуры испарения и конденсации;

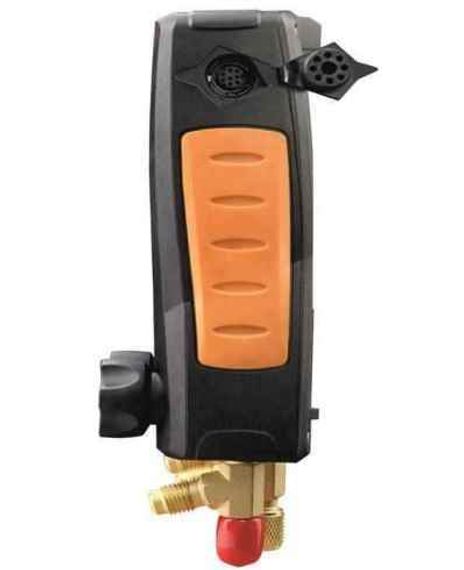

- Два разъема для зондов температуры для одновременного расчета перегрева и переохлаждения; таким образом, вам больше не потребуется сравнивать значения вручную, что зачастую ведет к ошибкам, и вы быстро получите точные результаты.
- Два зонда-зажима температуры включены в комплект поставки: при креплении непосредственно к шлангам вы можете надежно измерить поверхностную температуру;
- Нет необходимости переподключения шлангов хладагента благодаря автоматическому режиму теплового насоса;
- 60 хладагентов уже заложены в памяти прибора: вы можете работать со всеми наиболее важными хладагентами, используя всего один манометрический коллектор (обновление списка хладагентов возможно через мобильное приложение)
Цифровой манометрический коллектор: простой, прочный и практичный

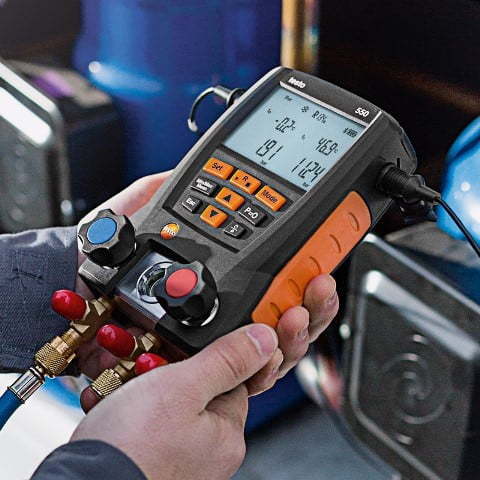

Цифровой манометрический коллектор testo 550 имеет прочный металлический 2-ходовой блок клапанов с 3 штуцерами и 3 держателями для шлангов, прост в использовании и пригоден для работы даже в самых суровых условиях окружающей среды. Благодаря прочному корпусу прибор надежно защищен от ударов, что соответствует классу защиты IP 42. Складной крюк для подвешивания позволяет с легкостью закрепить прибор во время измерения. Благодаря большому дисплею с подсветкой вы легко можете считать показания даже в условиях недостаточной освещенности.Отличительные особенности цифрового манометрического коллектораTesto 550:
-
Автоматический расчет перегрева/переохлаждения
-
Практичное мобильное приложение: удаленное управление, отображение измерений в виде графика в реальном времени, документирование данных
-
Тестирование на герметичность с температурной компенсацией
-
60 наиболее распространенных хладагентов уже в памяти прибора (обновление списка через мобильное приложение)
Цифровой манометрический коллектор testo 550 позволит существенно упростить обслуживание холодильных систем и тепловых насосов. Прибор работает с 60 хладагентами, автоматически производит расчет перегрева/переохлаждения, а теперь может быть подключен к смартфону/планшету благодаря мобильному приложению. Приложение служит для большего удобства при управлении прибором и документировании результатов измерений.
Технические характеристики манометрического коллектора Testo 550
|
|
Testo 550
|
|---|---|
|
Температура хранения
|
-20 … +60 °C
|
|
Рабочая температура
|
-10 … +50 °C
|
|
Срок службы батарейки
|
150 ч
|
|
Вес
|
1060 г.
|
|
Габариты
|
200 x 113 x 62 мм
|
|
Тип зонда NTC
|
|
|
Диапазон измерений
|
-50 … +150 °C
|
|
Погрешность
|
±0.5 °C
|
|
Разрешение
|
0.1 °C / 0.1 °F
|
|
Тип зонда Зонд для измерения низкого давления
|
|
|
Диапазон измерений
|
50 Бар
|
|
Погрешность
|
±0.75 % fs
|
|
Разрешение
|
0.01 Бар
|
|
Тип зонда Зонд высокого давления
|
|
|
Диапазон измерений
|
50 Бар
|
|
Погрешность
|
±0.75 % fs (±1 Digit)
|
|
Разрешение
|
0.01 Бар
|
|
Время реакции
|
60 Бар
|
Мобильное приложение для подключение вашего коллектора Testo 550.
Установите бесплатное приложение для цифрового манометрического коллектора testo 550 на ваш смартфон/планшет и воспользуйтесь следующими преимуществами:- Удаленный мониторинг процесса измерения: вы можете отслеживать измерения на своем смартфоне/планшете, т.е. больше нет необходимости считывать показания непосредственно с коллектора; покрытие сети составляет до 20 м при отсутствии препятствий (как минимум).
- Отображение данных измерений на вашем смартфоне/планшете: вы можете отслеживать измерения в числовом виде или в форме графика на экране смартфона/планшета – очень удобно, если вам необходимо одновременно настроить систему.
- Полезные функции документирования: сохраняйте результаты измерений в формате pdf или csv и отправляйте их напрямую по e-mail. Если вы сделали фотографию места замера с помощью вашего смартфона/планшета, вы можете вставить ее в документацию.
- Обновление списка хладагентов: обновляйте список хладагентов в соответствии с вашими рабочими задачами или просто поддерживайте его в актуальном состоянии.

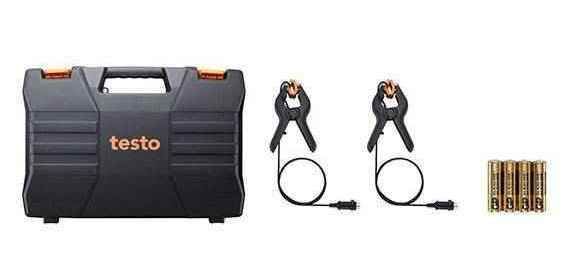

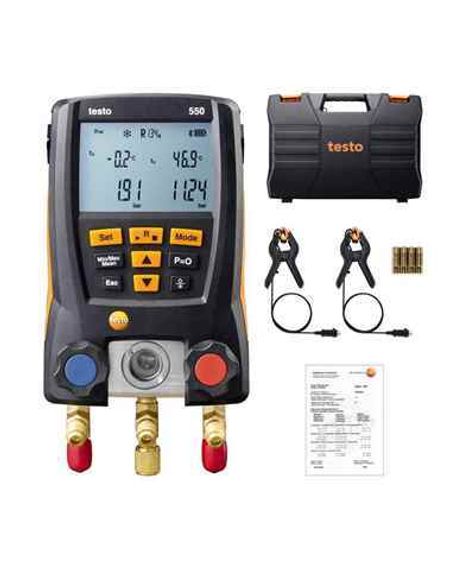

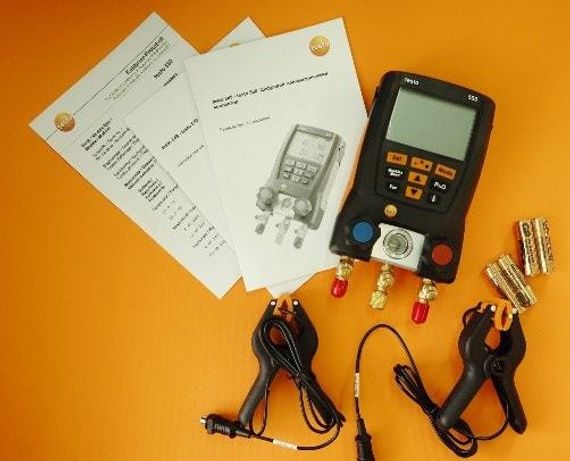

Комплект поставки цифрового коллектора testo 550:
- testo 550, цифровой 2-ходовой манометрический коллектор.
- 2 зонда-зажима температуры.
- транспортировочный кейс.
- заводской протокол калибровки.
- батарейки.
- мобильное приложение (бесплатная загрузка).
