Описание переносного газоанализатора АНКАТ-310-01 (арт: ИБЯЛ.413411.042)
Газоанализаторы АНКАТ-310-01 предназначены для измерения объемной доли кислорода (O2), оксида углерода (CO), температуры анализируемой газовой смеси и окружающей сред.
Область применения: Предназначен для проведения пуско-наладочных работ при эксплуатации топливосжигающих установок с целью оптимизации режимов горения, а также контроля экологически вредных выбросов. Измеряет и вычисляет компонентный состав, температуру и другие параметры дымовых газов при контроле режимов горения различных видов топлива (газ. уголь, мазут) в котельных установках малой и средней мощности (котлы, турбины, горелки и т.д.).
Газоанализаторы АНКАТ-310 предназначены для использования в невзрывоопасных зонах помещений и наружных установок.
Тип газоанализаторов – переносной.
Принцип действия – электрохимический.
Режим работы - периодический.
Способ отбор пробы – принудительный от встроенного побудителя расхода.
Отличительные особенности АНКАТ-310-01:
- Компактный корпус, помещается в руке, имеется возможность крепления на стену
- Длительное время работы без осуществления калибровки - более 6 мес.
- Встроенная память для хранения информации с привязкой ко времени
- Возможность передачи данных на ПК и на специализированный термопринтер
- Простота замены ячеек
- Широкий диапазон рабочих температур
- Автотестирование на наличие неисправностей
- Малые габариты и вес
- Привлекательная цена
Устройство газоанализатора АНКАТ-310
Газоанализаторы АНКАТ-310 являются одноблочными, переносными многоканальными приборами непрерывного действия.
В верхней части газоанализатора расположено окно, под которым находится графический индикатор и единичные индикаторы световой сигнализации, в нижней части расположена пленочная клавиатура, в которой имеется отверстие звукового излучателя.
На нижней стенке расположены:
- штуцеры входа «» и выхода «» анализируемой газовой смеси;
- входной штуцер «Р» канала давления/разрежения (только для газоанализаторов АНКАТ-310-02, АНКАТ-310-03);
- гнездо «ПЗ» для подключения выносного пробозаборника;
- гнездо «ЭВМ», имеющее двойное назначение - для информационной связи с ПЭВМ и для печати на внешнем термопечатающем принтере;
- гнездо для подключения внешнего блока питания для заряда батареи аккумуляторной.
В корпусе газоанализаторов АНКАТ-310 расположен аккумуляторный отсек, который состоит из платы ограничения тока заряда и шести аккумуляторов типоразмера АА.
Для управления режимами работы газоанализаторов предназначена пленочная клавиатура.

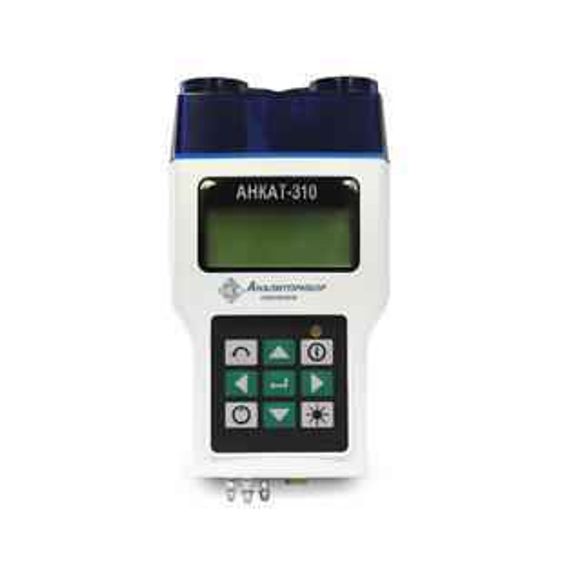

Внешний вид газоанализатора АНКАТ-310
Исполнения пробозаборника для газоанализатора АНКАТ-310:
| Обозначение пробозаборника | Длина погружной части пробозаборника, мм |
Максимальная температура газовой смеси в газоходе, °С |
ИБЯЛ.418311.046 |
300 |
1050 |
ИБЯЛ.418311.046-01 |
500 |
|
ИБЯЛ.418311.046-02 |
900 |
Эксплуатация газоанализаторов АНКАТ-310-03 допустима только при обязательном использовании термохолодильника.
Эксплуатация газоанализаторов АНКАТ-310-01, АНКАТ-310-02 при влажности анализируемой среды более 50 г/м3 и при содержании пыли в анализируемой среде более 0,5 г/м3 допустима только при обязательном использовании термохолодильника.
Термохолодильник обеспечивает: осушение газовой смеси, охлаждение газовой смеси.

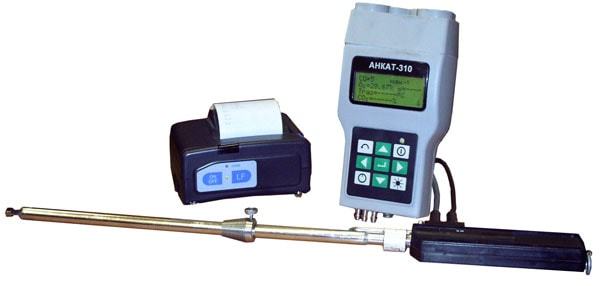

Стандартная комплектация прибора:
- Газоанализатор;
- Футляр с магнитом для крепления на стену ;
- Устройство зарядно-питающее;
- Принадлежности и запасные части
- Техническая и эксплуатационная документация.
Дополнительная комплектация прибора:
- Выносной пробозаборник
- Термохолодильник
- Термопринтер
- ПО для передачи данных на компьютер и обработки информации.
