Краткое описание переносного газоанализатора Сенсон-М-3005-6-O2-H2-СН4опт-CO2опт-CO-NO2:
Газоанализатор Сенсон-М-3005-6-O2-H2-СН4опт-CO2опт-CO-NO2 предназначен для мониторинга атмосферного воздуха и технологических сред посредством измерения и цифровой индикации на дисплее содержания кислорода, токсичных и горючих газов с выдачей светового и звукового сигналов при достижении порогового уровня концентрации.
Область применения газоанализатора Сенсон-М-3005-6-O2-H2-СН4опт-CO2опт-CO-NO2
Для мониторинга атмосферного воздуха и технологических сред посредством измерения и цифровой индикации на дисплее содержания кислорода, токсичных и горючих газов с выдачей светового и звукового сигналов при достижении порогового уровня концентраци.
Модификации газоанализатора Сенсон-М
| Модель | Описание |
| Сенсон-М-3005 | Базовая модель с принудительной подачей газа с помощью встроенного насоса через пробоотборные зонды. Применяется для контроля колодцев, цистерн, трюмов, для поиска утечек из трубопроводов. |
| Сенсон-М-3006 | Экологическое применение. Забор газа идет в обратном направлении относительного базового исполнения. Обязательно при измерениии хлора Cl2 и хлористого водорода HCl. Использование пробоотборных зондов невозможно. |
| Сенсон-М-3007 | Технологическое исполнение. В отличие от базовой модели имеется два штуцера штуцер для ввода и сброса газа после анализа в дренаж или для его возврата в среду оборудования. Используется для измерения в газовых смесях баллонов, трубопроводов и т. д. |
| Сенсон-М-3008 | Гибридная модель. С вынесенным отдельно на боковую стенку корпуса полупроводниковым сенсором для измерения низких концентраций углеводородов (ПДК) и работающим в диффузионном режиме, остальные сенсоры работают в штатном, принудительном, режиме в газовой камере через насос. |
| Сенсон-М-3012 | Стационарная модель.
|
Метрологические характеристики газоанализатором Сенсон-М-3005-6-O2-H2-СН4опт-CO2опт-CO-NO2
Контролируемое вещество |
Диапазон измерения |
Пределы основной относительной погрешности ?, % | Порог1 |
Порог2 |
|
Кислород |
O2 |
0,1 - 30 % об.д. | ±5 | 18 % об.д. | 23 % об.д. |
Метан |
CH4 |
0,01 - 5 % об.д. | ±10 | 0,5 % об.д. | 1 % об.д. |
Оксид углерода |
CO |
0,1 - 300 мг/м3 | ±10 | 20 мг/м3 | 100 мг/м3 |
Диоксид углерода |
СО2 |
0,01 - 5 % об.д. | ±15 | 0,5 % об.д. | 1,5 % об.д. |
Аммиак |
NH3 |
0,1 - 200 мг/м3 | ±15 | 20 мг/м3 | 60 мг/м3 |
Возможна индикация концентрации в других единицах измерения (ppm, % НКПР).
Установка порогов
В меню газоанализатора Сенсон-М предусмотрено регулирование величины порогов: двух верхних и двух нижних. Для каждого канала отображения выставляются свои пороги. Нижние пороги устанавливаются только для О2 .
Технические характеристики газосигнализатора Сенсон-М-3005-6-O2-H2-СН4опт-CO2опт-CO-NO2
| Характеристики Сенсон-М-3005-6-O2-H2-СН4опт-CO2опт-CO-NO2 | Значения |
| Количество контролируемых газов | от 1 до 6 |
| Способ отбора пробы | принудительный диффузионный (для части сенсоров мод. Сенсон-М-3008 Гибридный) |
Типы сенсоров газоанализатора Сенсон-М: - токсичные газы и кислород - горючие газы - сумма углеводородов, диоксид углерода |
электрохимические |
Регулируемая производительность микронасоса |
300 - 900 см3/мин |
Время срабатывания сигнализации Т(0.9) при нормальных условиях без пробоотборного зонда (зависит от типа сенсора), с, не более: - для горючих газов - для токсичных газов - для кислорода |
15 45 30 |
| Индикация газоанализатора Сенсон-М | цифровая, световая, звуковая |
| Взрывозащита газоанализатора | 1ExibdIIВ+Н2T4GbХ |
| Степень пылевлагозащиты Сенсон-М | IP54 |
| Питание газосигнализатора | от внутреннего литий-ионного аккумулятора 4000 мАч или от сети постоянного тока (для мод. Сенсон-М-3012) |
Напряжение питания от внутреннего аккумулятора, В |
3,7 |
Время полной зарядки аккумулятора, ч, не более |
4 |
| Время непрерывной работы без подзарядки, ч, не менее | 20 |
| Габаритные размеры, мм | 170х80х85 |
| Масса газосигнализатора Сенсон-М, кг, не более | 0,7 |
| Межповерочный интервал газоанализатора Сенсон-М, мес. | 12 |
| Гарантийный срок эксплуатации газоанализатора, мес. | 12 |
| Срок службы газоанализатора, лет | 10 |
| Условия эксплуатации газосигнализатора Сенсон-М-3005-6-O2-H2-СН4опт-CO2опт-CO-NO2 | |
| Температура окружающей среды | от -30°С до +50°С |
| Относительная влажность | 30 - 95 % |
| Атмосферное давление | 84 - 120 кПа (630 - 900 мм. рт. ст.) |

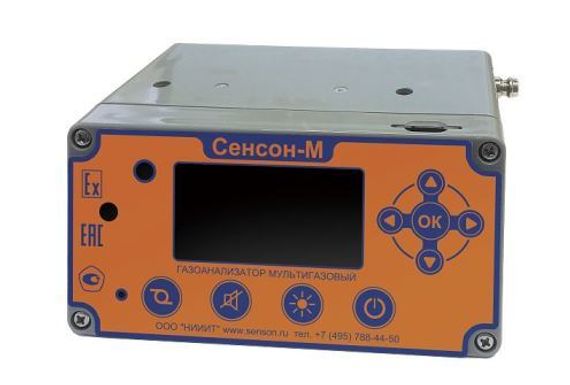

Внешний вид газосигнализатора Сенсон-М
Принцип действия газоанализатора Сенсон-М
На ЖК-дисплее отображается информация о концентрации газов, время, дата и время работы в часах и минутах до разряда аккумуляторов.
Конструктивно газоанализатор Сенсон-М выполнен в пластмассовом корпусе, который упаковывается в переносной чехол на ремне.
При включении газоанализатора Сенсон-М звучит короткий звуковой сигнал, на ЖКИ появляется сообщение о проведении самотестирования: ТЕСТИРОВАНИЕ ПОДОЖДИТЕ. Одновременно с самотестированием происходит автокалибровка (если эта функция не отключена), а также определение степени заряженности аккумулятора. Эти процессы завершаются в течение 3-30 секунд, в зависимости от набора сенсоров.
В связи с тем, что автокалибровка (при наличии этой функции в настройке газоанализатора) происходит автоматически, включение прибора следует проводить только в атмосфере с заведомо нормальным содержанием кислорода (на открытом воздухе или в хорошо проветриваемом помещении), при отсутствии других контролируемых и нежелательных газов.
Принцип действия схемы контроля концентраций кислорода и токсичных газов основан на амперометрическом методе измерения, при котором электрохимический сенсор преобразует значение концентрации соответствующего газа в атмосфере в электрический сигнал, сила тока которого пропорциональна величине концентрации.
Принцип действия схемы контроля концентраций горючих газов основан на измерении сопротивления термокаталитического или полупроводникового сенсора, которое зависит от концентрации газа в атмосфере, и преобразовании его в напряжение, пропорциональное концентрации газа.
Принцип действия схемы контроля концентраций суммы углеводородов или диоксида углерода основан на оптическом методе измерения, при котором оптический сенсор преобразует значение концентрации в электрический сигнал с выходным напряжением, пропорциональным концентрации контролируемых газов.
Включение сенсоров на горючие газы происходит импульсно с периодом 6 секунд для уменьшения энергопотребления.
При опасности появления перекрестной чувствительности у водородного канала используется электрохимический сенсор, нечувствительный к углеводородам и метану.
Схема индикации выполнена на жидкокристаллическом индикаторе (дисплее), одновременно показывающем концентрации всех измеряемых газов. Сигнализация включается при превышении концентрации контролируемого газа в любом из измерительных каналов. Прибор допускает индивидуальную установку двух пар пороговых значений концентрации для каждого канала.
Схема установки нуля служит для привязки нулевого значения концентрации газа к текущему уровню нулевого сигнала измерительного канала (последний может в незначительных пределах изменяться под воздействием различных факторов эксплуатационного характера). Автокалибровка нуля при включении производится автоматически, но может быть отменена оператором через меню управления прибором.
Схема ручной калибровки канала обеспечивает установку чувствительности сенсоров по команде оператора при подаче эталонной газовой смеси.
Питание газосигнализатора Сенсон-М осуществляется от внутреннего литий-ионного аккумулятора емкостью 4000 мА•ч, обеспечивающего непрерывную работу без подзарядки в течение 20 ч с включенным микронасосом. Степень заряда аккумулятора постоянно отображается на ЖКИ - как в символьном виде (заполнение "батарейки"), так и в оставшихся часах и минутах до конца работы прибора. При появлении на ЖКИ сообщения БАТАРЕЯ РАЗРЯЖЕНА и звуковом сигнале, означающих полный разряд батареи, работать с прибором ЗАПРЕЩАЕТСЯ.
В процессе работы газоанализатора Сенсон-М информация о концентрации каждого из газов отображается в отдельной строчке дисплея: кислорода в % об. д., горючих газов в % об.д. или в г/м3, токсичных газов в мг/м3.
Сигнализация срабатывает, если:
- концентрация кислорода опускается ниже нижнего порога или (если верхний порог установлен) повышает верхний порог или/и
- концентрация хотя бы одного из горючих и/или токсичных газов превышает установленный порог.
При достижении концентрацией контролируемого газа любой из границ порога1 происходит инверсия цвета символов, показывающих значение концентрации, в строчке ЖКИ, соответствующей каналу этого газа. Одновременно включается сигнализация - звуковая (прерывистый звуковой сигнал) и световая (красный светодиод).
Звуковая и световая сигнализация выключается автоматически при возврате концентрации всех контролируемых газов в допустимые пределы. Звуковая сигнализация может быть выключена и в течение периода, когда концентрация газа превышает пороговое значение. Для этого следует нажать кнопку ВЫКЛ. СИРЕНЫ на лицевой панели прибора.
При достижении концентрацией контролируемого газа любой из границ порога2 происходит инверсия отображения всей строчки, частота звука сирены увеличивается вдвое. При этом, если после достижения концентрацией газа порога1 звуковая сигнализация была выключена кнопкой ВЫКЛ. СИРЕНЫ, она включится вновь.
Для проверки состава атмосферы в колодцах используется пробоотборное устройство (поплавковый зонд). Шланг устройства опускается в зону контроля. Включение/ выключение насоса производится однократным нажатием на кнопку НАСОС, при этом загорается зеленый светодиод рядом с кнопкой. Для работы насоса не требуется удерживать кнопку в нажатом состоянии.
В газоанализаторе Сенсон-М используется карта памяти типа SD или SDHC, предназначенная для сохранения результатов измерений прибора. Данные записываются с периодом около 9 с, начиная с момента включения прибора при установленной карте. Данные записываются в файл sensonm.csv. ЗАПРЕЩАЕТСЯ устанавливать и извлекать карту памяти во время работы прибора.
Комплект поставки газосигнализатора Сенсон-М-3005-6-O2-H2-СН4опт-CO2опт-CO-NO2:
- газоанализатор Сенсон-М-3005-6-СН4опт-CO2опт-CO-H2S-O2-NH3
- зарядное устройство (блок питания 220/12В),
- чехол-сумка,
- паспорт,
- руководство по эксплуатации (на партию),
- методика поверки (на партию).
За отдельную плату к газоанализатору Сенсон-М-3005-6-O2-H2-СН4опт-CO2опт-CO-NO2:
- карта памяти типа SD или SDHC -1 шт.,
- приспособления для поверки - 1 компл.,
- адаптер автомобильный, 12 В - 1 шт.,
- чехол для щупа - 1 шт.,
- инструкция по настройке и справочная литература - 1 шт.
