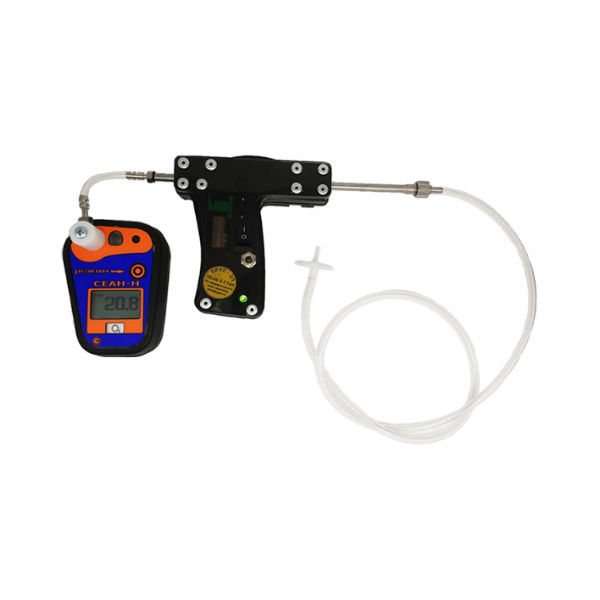

Способ отбора пробы газоанализатора СЕАН-Н-CO2 — диффузионный или принудительный. Принудительный отбор пробы обеспечивается с помощью устройства принудительной подачи пробы ПРУС-2П с пробоотборными поливинилхлоридными трубками, которое поставляется по отдельному заказу.
Принудительный отбор пробы необходим при анализе воздуха в удаленных и труднодоступных местах — колодцах, цистернах и других закрытых или заглубленных в грунт емкостях.
Текущее значение концентрации выводится на графический дисплей газоанализатора СЕАН-Н-CO2. Встроенная, включаемая оператором, подсветка позволяет считывать показания в условиях плохой видимости. Для питания газоанализатора СЕАН-Н-CO2 используется встроенная литиевая батарея. Управление производится одной кнопкой.
Анализатор Сеан-Н-CO2 крепится на ремне или одежде оператора с помощью клипсы, установленной на задней панели прибора. Корпус выполнен из прочной пластмассы (полиметилметакрилата) и состоит из лицевой и задней крышек.
Газоанализатор СЕАН-Н-CO2 может также поставляться в комплекте с защитным чехлом, а также в оболочке со степенью защиты от внешних воздействий IP67, в этом случае клипса на задней панели не устанавливается. Чехол снабжен специальными просечками для доступа газа к сенсору газоанализатора, поэтому для измерений извлекать прибор из чехла не нужно.
Газоанализатор СЕАН-Н-CO2 в чехле может закрепляться на поясе, рукаве, а также с помощью карабина на других крепежных элементах.
Индикация газоанализатора СЕАН-Н-CO2 в режиме работы
1. Включение газоанализатора СЕАН-Н-CO2
Для включения газоанализатора нажмите и удерживайте кнопку РЕЖИМ до появления надписи.
Включается подсветка дисплея и начинается автоматическое тестирование, в процессе которого на дисплее поочередно отображается следующая информация:
— наименование газоанализатора и предприятие-изготовитель,
— химическая формула измеряемого компонента, версия прошивки программного обеспечения, и внутренний номер газоанализатора Сеан-Н-CO2,
— значения порогов.
При индикации значений ПОРОГ 1 и ПОРОГ 2 происходит срабатывание звуковой, световой и вибросигнализации, с соответствующей интенсивностью вибрации, частотой звуковой сигнализации и частотой мигания светодиода.
2. Режим измерения газоанализатора СЕАН-Н-CO2.
По окончании тестирования газоанализатор переходит в режим измерения. На дисплее отображаются текущие значение концентрации газа.
Подсветка дисплея отключается.
3. Для включения подсветки газоанализатора Сеан-Н-CO2 нажмите кнопку РЕЖИМ. Время подсветки устанавливается при подключении газоанализатора к компьютеру.
4. При превышении порогов (Порог 1, Порог 2) газоанализатора СЕАН-Н-CO2 включается световая, звуковая и вибросигнализация, которая выключается только после снижения измеряемой концентрации до значений ниже Порог 1.
5. Для выключения газоанализатора СЕАН-Н-CO2 нажмите кнопку РЕЖИМ и удерживайте ее в нажатом состоянии до появления надписи:
При появлении надписи отпустите кнопку.
6. Предупреждающие знаки на дисплее газоанализатора СЕАН-Н-CO2
6.1. Если при последней градуировке газоанализатора Сеан-Н-CO2 обнаружена ошибка, или градуировка была прервана пользователем, и градуировка газоанализатора осталась прежней, в режиме измерения на дисплее появляется знак !К. Дисплей имеет вид:
В этом случае рекомендуется провести градуировку повторно.
6.2. Если показания газоанализатора СЕАН-Н-CO2 находятся в отрицательной области, на дисплее появляется знак !М. Дисплей имеет вид:
В этом случае рекомендуется проверить ноль и чувствительность газоанализатора и при необходимости провести градуировку газоанализатора СЕАН-Н-CO2.
6.3. Появление на дисплее при индикации показаний предупреждающего знака в виде символа батареи:
говорит о разряде блока аккумуляторов. При появлении такого знака блок аккумуляторов необходимо зарядить. Газоанализатор СЕАН-Н-CO2 может проработать еще некоторое время. После этого на индикаторе появляется следующий предупреждающий знак:
Соединение с компьютером газоанализатора СЕАН-Н-CO2
Газоанализатор СЕАН-Н-CO2 имеет возможность соединения с персональным компьютером под управлением операционной системы Windows XP, Windows Vista и Windows 7 по интерфейсу USB. Для соединения газоанализатора с компьютером используется кабель, входящий в комплект поставки и программное обеспечение SEAN.
|
|
|
|
Программное обеспечение позволяет: |
|
|
|
|
|
|
|
|
|
|
|
|
|
Во внутренней памяти газоанализатора СЕАН-Н-CO2 хранятся измеренные с выбранным шагом записи значения концентрации.
Внимание! В журнале измеренные значения сохраняются в основных единицах измерения: мг/м3 (для Сеан-Н-CO2-02) и об.доли % (Сеан-Н-CO2-5).
Информация об установке программного обеспечения и описание работы с программой находятся на CD диске с программным обеспечением.
Технические характеристики:
| Характеристики газоанализатора СЕАН-Н-CO2 | Значения |
| Номинальное значение единицы наименьшего разряда на дисплее газоанализатора составляет: — Сеан-Н-СО2-02 — Сеан-Н-СО2-5 |
1 мг/м3 0,1 % об. |
| Сигнализация газоанализатора | световая, звуковая, вибро-, 2 порога |
| Питание газоанализатора СЕАН-Н-CO2 | от встроенного блока аккумуляторов напряжением 3,7 В |
| Связь с компьютером | USB порт |
| Время непрерывной работы СЕАН-Н-CO2 без подзарядки батареи, час | 10 |
| Маркировка взрывозащиты | 1ExibdIIBT4 X |
| Степень пылевлагозащиты | IP54 (IP67 — под заказ, в защитной оболочке) |
| Время восстановления газоанализатора после снятия перегрузки, не более | 60 мин |
| Уровень звукового сигнала, не более | 85 дБ |
| Габаритные размеры газоанализатора Сеан-Н-CO2, мм | 105х70х50 |
| Масса газоанализатора СЕАН-Н-CO2, кг, не более | 0,2 |
| Время установления показаний газоанализатора СЕАН-Н-CO2, не более | 120 сек. |
| Время выхода газоанализатора на режим | 5 мин |
| Средний ресурс работы газоанализаторов до ремонта должен быть не менее, ч | 10000 |
| Средний срок службы, не менее:
— СЕАН-Н-CO2 газоанализатор, — электрохимические сенсоры |
6 лет 24 мес. |
| Межповерочный интервал, мес | 12 |
| Гарантийный срок эксплуатации газоанализатора СЕАН-Н-CO2, мес | 18 |
| Условия эксплуатации газоанализатора СЕАН-Н-CO2 | |
| Температура окружающего воздуха | от -30 до 45°С
в диапазоне от -40 до -30°С время работы газоанализатора сокращается до 6 ч. |
| Атмосферное давление | от 84 до 106,7 кПа (630-800 мм.рт.ст.) |
| Относительная влажность воздуха | от 15 до 95% (без конденсации влаги) |
| Содержание пыли в анализируемом воздухе, не более | 10 мг/м3 |
Технические характеристики устройства принудительной подачи пробы ПРУС-2П для газоанализатора Сеан-Н-CO2
|
Характеристики ПРУС-2П |
Значения |
| Производительность, л/мин | не менее 0,2 |
| Максимальная длина пробоотборной трубки, м | 30 |
| Время непрерывной работы, ч | 1 |
| Индикация разряда батареи | светодиодная |
| Питание, В | LiMH аккумулятор, 3,6 |
| Габаритные размеры, мм | 250х120х30 |
| Масса, кг | 0,25 |
| Диапазон рабочих температур | от -30 до +45°С |
| Маркировка взрывозащиты | 1ExibIIBT4 Х |
| Гарантийный срок эксплуатации, мес | 18 |
Метрологические характеристики газоанализатора СЕАН-Н-CO2
Внимание! В газоанализаторах СЕАН-Н-CO2 ПОРОГИ ПЕРЕНАСТРАИВАЕМЫЕ и могут быть изменены Пользователем при подключении газоанализатора к ПК при помощи ПО, поставляемого в комплекте с газоанализатором.
| Модель газоанализатора СЕАН-Н-CO2 | Измеряемый компонент | Диапазон показаний | Диапазон измерений | Пределы основной допускаемой погрешности, % |
Пороги срабатывания сигнализации | ||
| приведенной | относительной | Порог 1 | Порог 2 | ||||
| СЕАН-Н-СО2-02 | диоксид углерода (СО2) | 0 — 3500 мг/м3 | 0 — 550 мг/м3
550 — 3500 мг/м3 |
±20 – |
–
±20 |
550 мг/м3 | 3000 мг/м3 |
| СЕАН-Н-CO2-5 | диоксид углерода (СО2) | 0 — 5 %об | 0 — 0,5 % об.
0,5 — 5 % об. |
±20 – |
–
±20 |
0,5 % об.д. | 1,5 % об.д. |
По требованию заказчика пороги газоанализатора СЕАН-Н-CO2 могут быть установлены под заказ.
При достижении концентрацией диоксида углерода значения, соответствующего Порогу 1 начинает мигать красный светодиод и раздаются громкие звуковые сигналы.
При достижении концентрацией диоксида углерода значения, соответствующего Порогу 2 мигает красный светодиод и раздаются громкие звуковые сигналы, отличающиеся по частоте от сигналов, предупреждающих о достижении Порога 1.
Градуировка газоанализатора СЕАН-Н-CO2
Градуировка газоанализаторов СЕАН-Н-CO2 заключается в установке нуля и установке чувствительности.
Комплект, необходимый для градуировки газоанализатора СЕАН-Н-CO2:
- ПГС в баллоне под давлением:
- ПГС CO2-5 (4,5±0,25 %об.д.),
- ПГС CO2-02 (3000±250 мг/м3),
- Натекатель (вентиль тонкой регулировки) Н-12 для установки требуемого расхода ПГС,
- Ротаметр для измерения расхода ПГС,
- Фторопластовые трубки 4хм для изготовления газовых линий.
Комплект поставки газоанализатора СЕАН-Н-CO2:
| 1. Газоанализатор СЕАН-Н-CO2* ЯРКГ 2.840.028-01 |
| 2. Трубка соединительная ЯРКГ 6.453.004 |
| 3. Градуировочный штуцер ЯРКГ 6.471.009 |
| 4. Зарядное устройство |
| 5. CD диск с программой |
| 6. Кабель для связи с компьютером |
| 7. Паспорт ЯРКГ.413410.001ПС |
| 8. Руководство по эксплуатации ЯРКГ.413410.001РЭ |
| 9. Методика поверки ЯРКГ. 413410.001МП |
| Дополнительно, по спец. заказу для СЕАН-Н-CO2 поставляются: |
| 10. Защитный чехол** |
| 11. Защитная оболочка IP67 |
| 12. Устройство принудительной подачи пробы ПРУС-2П
Комплект поставки ПРУС-2П: — ПРУС-2П — штуцер соединительный — соединительная трубка 1 м, — адаптер — паспорт (руководство по эксплуатации)
По отдельному заказу поставляются: — пробоотборная трубка (до 30 м) — груз-фильтр |
| 13. Комплект для ручного отбора пробы
Комплект состоит из: — резиновой грушы для отбора — пробоотборной трубки ПВХ 5 или 10 м — груза для утяжеления трубки и защиты от попадания воды — ЗИПа с дополнительными прокладками. |
Примечание:
* — поставляется с клипсой или без клипсы.
** — поставляется для газоанализаторов без клипсы.
Изготовитель оставляет за собой право замены комплектующих изделий, не ухудшая при этом метрологических и эксплуатационных характеристик газоанализаторов.
