Газоанализатор стационарный ИГМ-12-14-А Метан (CH4)

?

Описание стационарного газоанализатора ИГМ-12-14-А Метан (CH4):

Стационарный газоанализатор ИГМ-12-14-А предназначен для автоматического, непрерывного измерения концентрации метана (CH4) в окружающей атмосфере. Используется для стационарной установки.

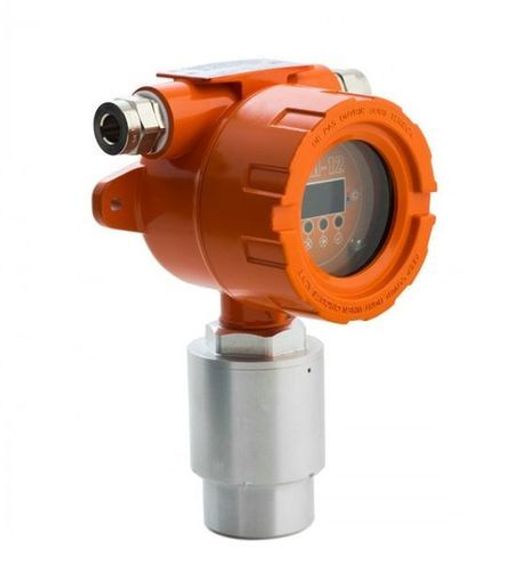

Выполнен в металлическом корпусе с прозрачным окном для элементов индикации. На корпусе расположены кабельные вводы, крышка для доступа к клеммам внешней коммутации и модуль оптического сенсора. Материал корпуса – алюминиевый сплав (возможная опция – корпус из нержавеющей стали).

Конструктивно газоанализатор ИГМ-12-14-А состоят из трансмиттера и преобразователя газового оптического (ПГО).

ПГО выполняет все метрологические операции по определению концентрации исследуемого газа, включая формирование цифрового сигнала и выходного аналогового сигнала токовой петли, содержащих информацию об измеренной концентрации. ПГО имеют встроенную флэш-память с градуировочными коэффициентами, которые автоматически считываются при подключении к трансмиттеру микропроцессором, что исключает необходимость индивидуальной калибровки (градуировки) преобразователей с трансмиттером.

Трансмиттер обеспечивает вывод информации об измеренной величине концентрации по цифровому последовательному интерфейсу RS-485 MODBUS®, а также отображение концентрации анализируемого газа на встроенном четырёхсимвольном семисегментном дисплее и световую индикацию (с помощью индикаторных светодиодов) наличия напряжения питания, превышения диапазона измерения и результатов самодиагностики, а также переключение встроенных реле.

Газоанализатор ИГМ-12-14-А также снабжён разъёмом подключения HART-коммуникатора для возможности управления прибором.

Внесен в Госреестр СИ РФ под № 66815-17.

Маркировка взрывозащиты: 1ExdibIIВ T4 Gb X.

Принцип действия ИГМ-12-14-А (CH4):

Принцип действия стационарного газоанализатора ИГМ-12-14-А основан на избирательном поглощении инфракрасного излучения молекулами измеряемого газа в соответствующей области длин волн.

Область применения газоанализатора ИГМ-12-14-А (CH4):

Взрывоопасные зоны помещений и вблизи наружных технологических установок, в которых возможно образование взрывоопасных смесей паров и газов с воздухом, согласно ГОСТ Р МЭК 60079-14-2008 и маркировке взрывозащиты 1Exd[ib]IIC T4 Gb X.

Технические характеристики стационарного газоанализатора ИГМ-12-14-А (CH4):

Параметр Значение
Диапазон измерения CH(метан): от 0 до 100%
Предел допускаемой погрешности

плюс-минус 0,05%
плюс-минус 4% НКПР (относительная погрешность)

Принцип работы Инфракрасная абсорбция
Материал корпуса Алюминий
Выходные сигналы
  • Унифицированный токовый сигнал (4…20) мА;
  • Интерфейс RS485, протокол MODBUS RTU;
  • 3 реле;
  • HART
Диапазон рабочих температур -60...+60°С
Исполнение по степени защиты IP67
Маркировка взрывозащиты 1Exd[ib]IIB T4 Gb X
Питание 12…36 В
Потребляемая мощность Не более 1,0 Вт (без учета подогрева)
Дополнительные опции
  • материал корпуса- нержавеющая сталь;
  • быстродействие Т90 - не более 10 сек.
Настройка газоанализатора С помощью магнитного переключателя, RS-485 MODBUS
Габариты 240 х 260 х 130 мм
Межповерочный интервал 2 года
Вес 2,5 кг

Комплект поставки ИГМ-12-14-А (CH4):

  1. Стационарный газоанализатор ИГМ-12-14-А (CH4) - 1 шт;
  2. Взрывозащищенный кабельный ввод - 1 шт;
  3. Взрывозащищенная заглушка - 1 шт;
  4. Упаковка - 1 шт;
  5. Паспорт - 1 шт;
  6. Руководство по эксплуатации* - 1 экз;
  7. Методика поверки* - 1 экз;
  8. Адаптер ПГС* - 1 шт;
  9. Магнит для калибровки* - 1 шт.

* - при групповой поставке в один адрес. Допускается комплектование в количестве, согласованном с заказчиком.

Гарантия 1 год
Производитель ЭМИ-Прибор
Страна производитель Россия
Артикул товара ИГМ-12-14-А (CH4)
Госреестр № 66815-17
