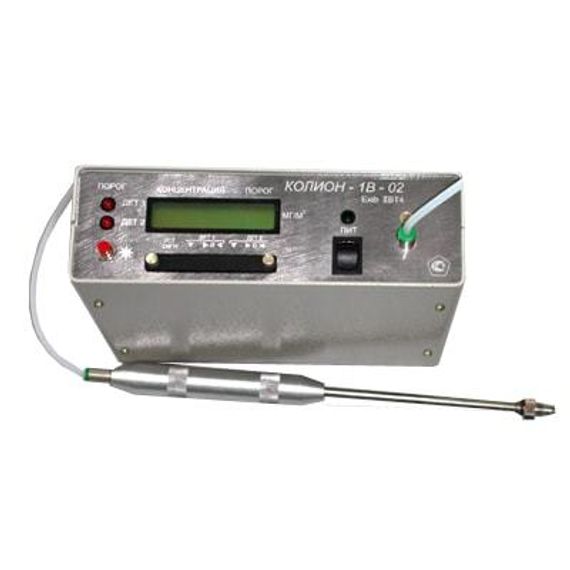

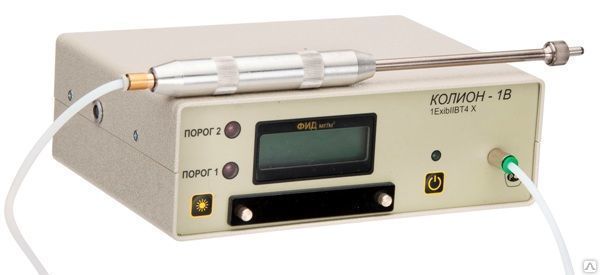

Описани газоанализатора КОЛИОН-1В-24 (арт. ЯРКГ 2.840.023)
Измерение концентрации паров углеводородов, включая метан, от ПДК воздуха рабочей зоны до 50 % НКПР, а также селективное измерение кислорода (O2).
В газоанализаторах установлены три детектора: фотоионизационный (ФИД), термокаталитический (ТКД) и электрохимический (ЭХД СО). Газоанализаторы выпускаются во взрывозащищенном исполнении с маркировкой взрывозащиты 1ExibdIIBT4 Х.
Анализируемый воздух прокачивается через детекторы с помощью встроенного компрессора. Текущие значения измеряемых концентраций в мг/м3 (ФИД, СО) и %об. или % НКПР (ТКД) представляются в цифровом виде на двухстрочном жидкокристаллическом индикаторе. Для проведения измерений в удаленных и труднодоступных местах используются пробоотборник, изготовленный из фторопластовой трубки, металлический наконечник, удлинитель пробоотборника,изготовленный из фторопластовой трубки длиной до 10 м, а также телескопическая штанга длиной 1,6 или 3,2 м. В приборе имеется звуковая и световая сигнализация о превышении измеряемыми концентрациями установленных порогов. Степень защиты от пыли и влаги газоанализатора - IP40.
Для увеличения степени защиты газоанализатора от внешних воздействий используется защитная оболочка, выполненная из прозрачного и матового ПВХ материала. С защитной оболочкой поставляется специальное конструктивное исполнение газоанализаторов.В рабочем положении и при зарядке газоанализатор находится внутри оболочки. Забор газа осуществляется через гермо-узел. Разъем зарядки газоанализатора и штуцер сброс газа также защищены от проникновения влаги и пыли с помощью гермо-узлов. Защитная оболочка используется в комплекте с сумкой-укладкой. Степень защиты от пыли и влаги газоанализатора в защитной оболочке – IP67.
Градуировка ФИД
ФИД градуируется по одному компоненту (смеси компонентов) – аммиаку, бензину, бензолу, толуолу или другим по согласованию с предприятием изготовителем, концентрация этого компонента определяется непосредственно по показаниям газоанализатора. Концентрация других рассчитывается по показаниям газоанализатора с помощью пересчетных коэффициентов, которые определяются экспериментально с использованием соответствующих ПГС. Значения пересчетных коэффициентов приведены в Руководстве по эксплуатации.
Комплект поставки газоанализатора КОЛИОН-1В-24:
- Блок измерительный (БИ)
- Пробоотборник
- Трубка соединительная
- Фильтр противопылевой (2 штуки)
- Зарядное устройство
- Сумка-укладка
- Фильтр-поглотитель
- Заглушка
- Втулка силиконовая
- Наклейка КОНТРОЛЬ ДОСТУПА (10 штук)
- Паспорт
- Руководство по эксплуатации
- Методика поверки
