Описание газосигнализатора ИГС-98 «Пион-В» т/к (Пропан С3Н8) (арт: ФГИМ 413415.001-100-001)
Прибор Пион-В предназначен для непрерывного контроля концентрации пропана C3H8 в воздухе рабочей зоны.
В приборе используется сенсор на пропан термокаталитический ДТЭ Эприс (Россия). Диапазон измерения 0 - 1 %. Порог срабатывания сигнализации: 0,4 %

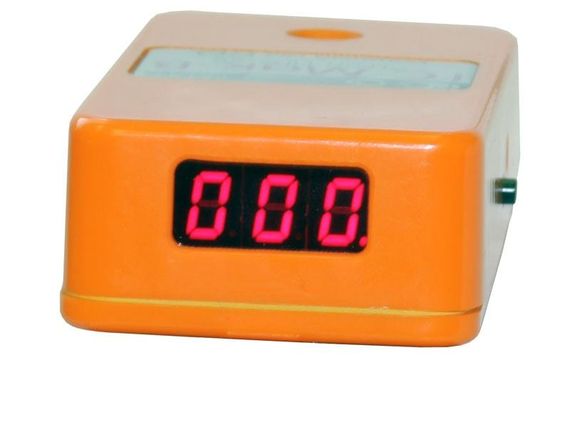

Цифровая трехразрядная матрица показывает концентрацию пропана в %, а также информацию о превышении заданных порогов (миганием десятичной точки между цифрами).
Принцип действия схемы контроля концентраций горючих газов основан на изменении сопротивления термокаталитического сенсора в зависимости от концентрации газа. Схема отслеживает изменение сопротивления чувствительного элемента и преобразует его в напряжение, пропорциональное концентрации газа. Возможно применение оптического сенсора
Газоанализатор оснащен встроенным зарядным устройством. Зарядка осуществляется от блока питания 12V, мощностью не менее 6W. Во время зарядки на правой боковой стенке, рядом с разъемом питания светит красный светодиод. По окончании зарядки он гаснет. Максимальное время зарядки не более 90 минут.

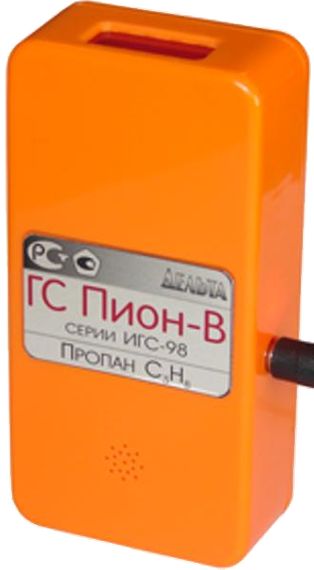

Конструктивно индивидуальный газоанализатор выполнен в едином плоском пластмассовом корпусе. На левой боковой стенке расположены выходное отверстие сигнального акустического извещателя и кнопка включения/выключения прибора. На правой боковой стенке расположен разъем для зарядки аккумулятора. На верхней стенке расположен цифровой индикатор. На задней крышке установлена клипса для крепления газоанализатора к одежде. На лицевой стенке расположено отверстие для доступа воздуха к газочувствительному сенсору.
В комплект поставки ИГС-98 «Пион-В» входит:
- Газоанализатор
- Зарядное устройство для газосигнализатора
- Паспорт
- Руководство по эксплуатации (на партию)
- Методика поверки (на партию)
- Упаковка
