Описание портативного газоанализатора

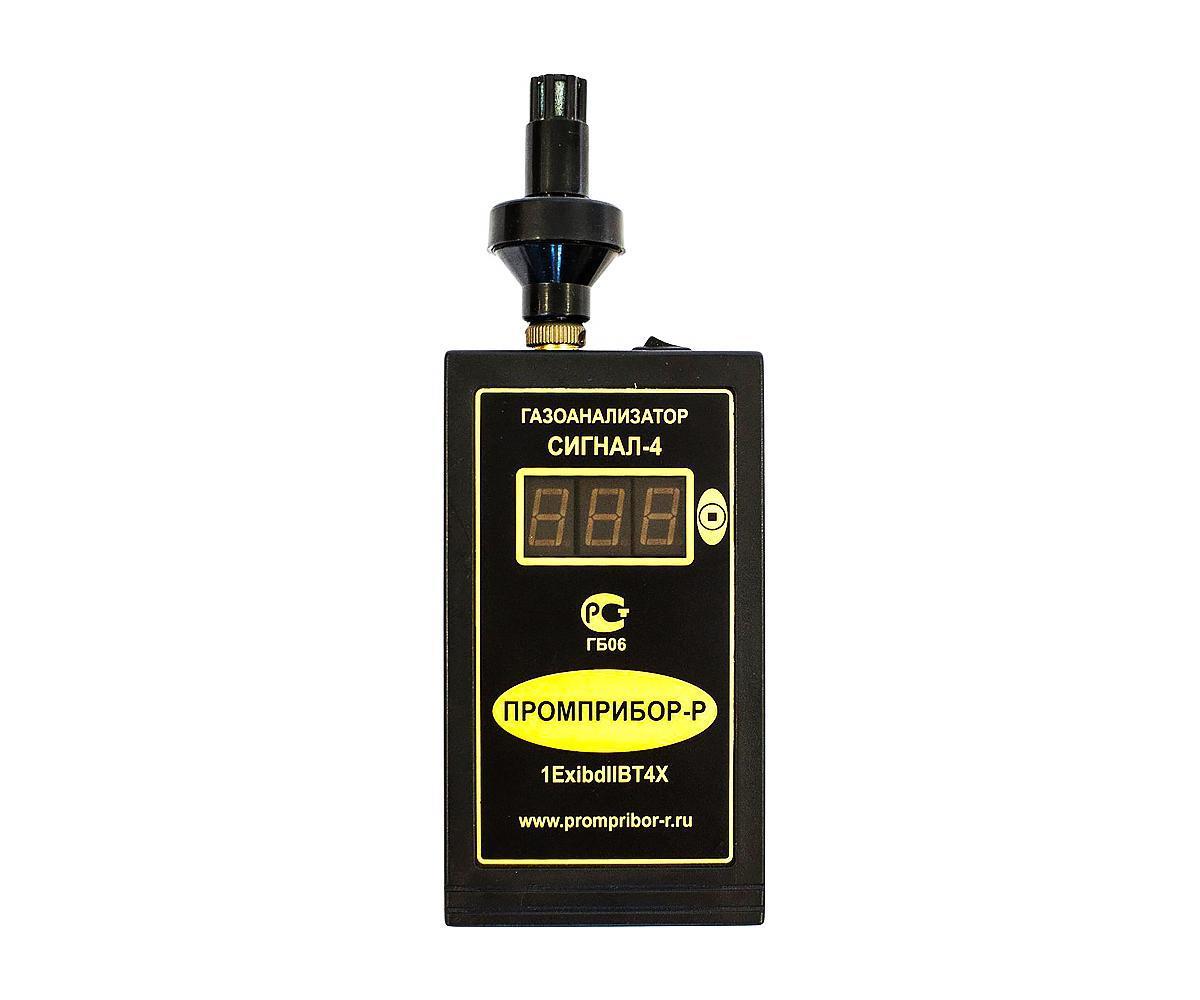

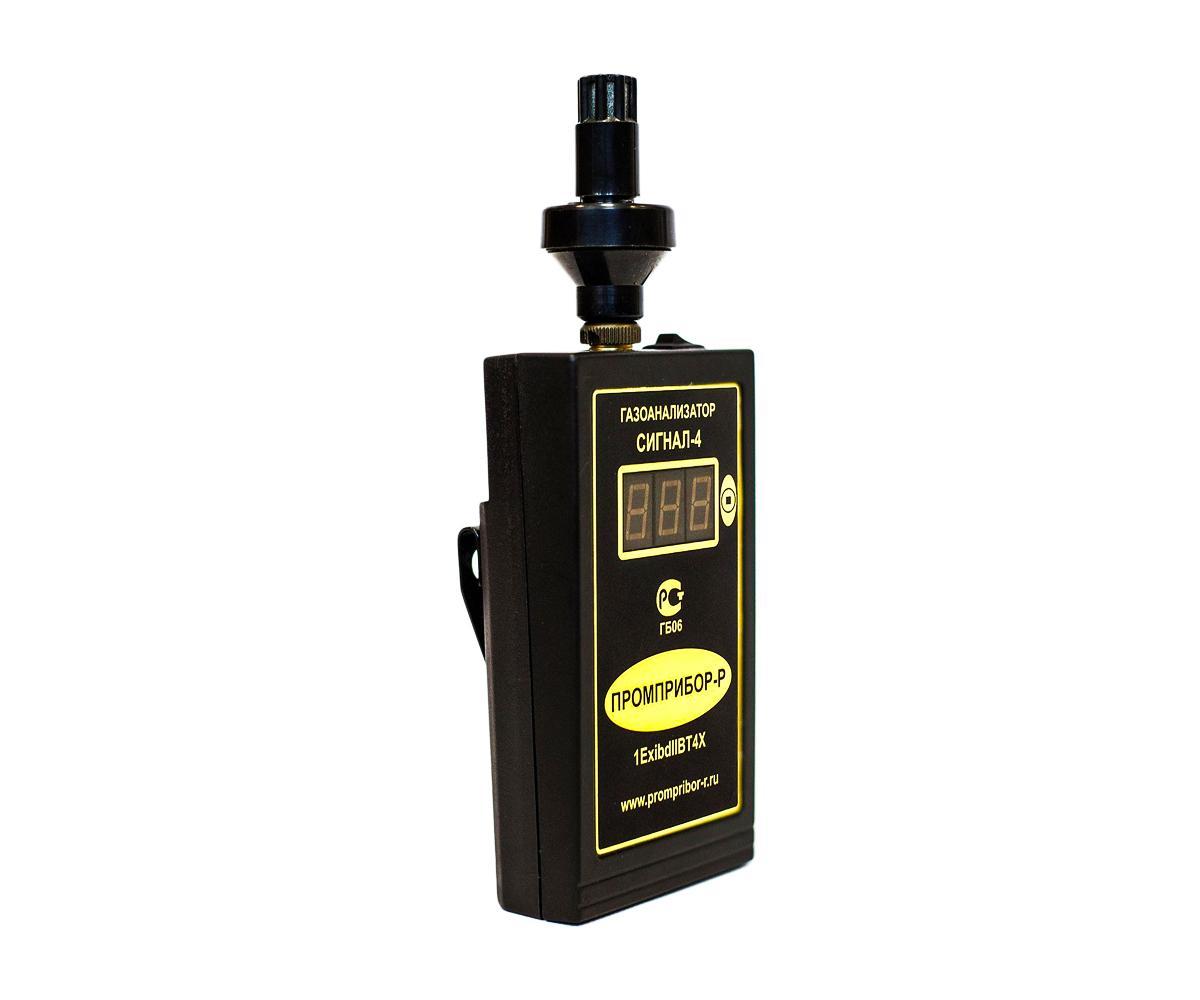

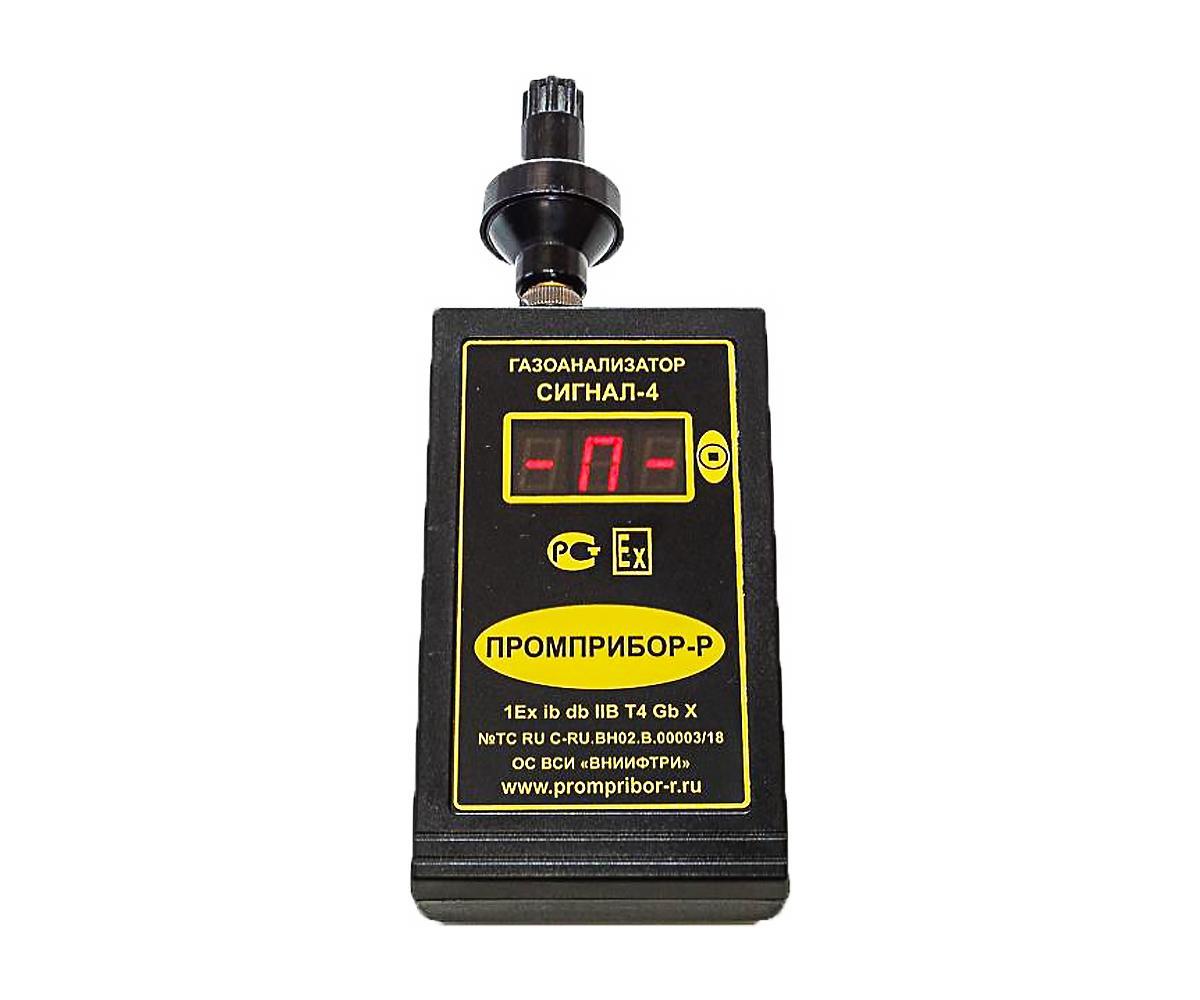

Газоанализатор представляет собой переносной измерительный прибор с конвекционной подачей контролируемой среды.

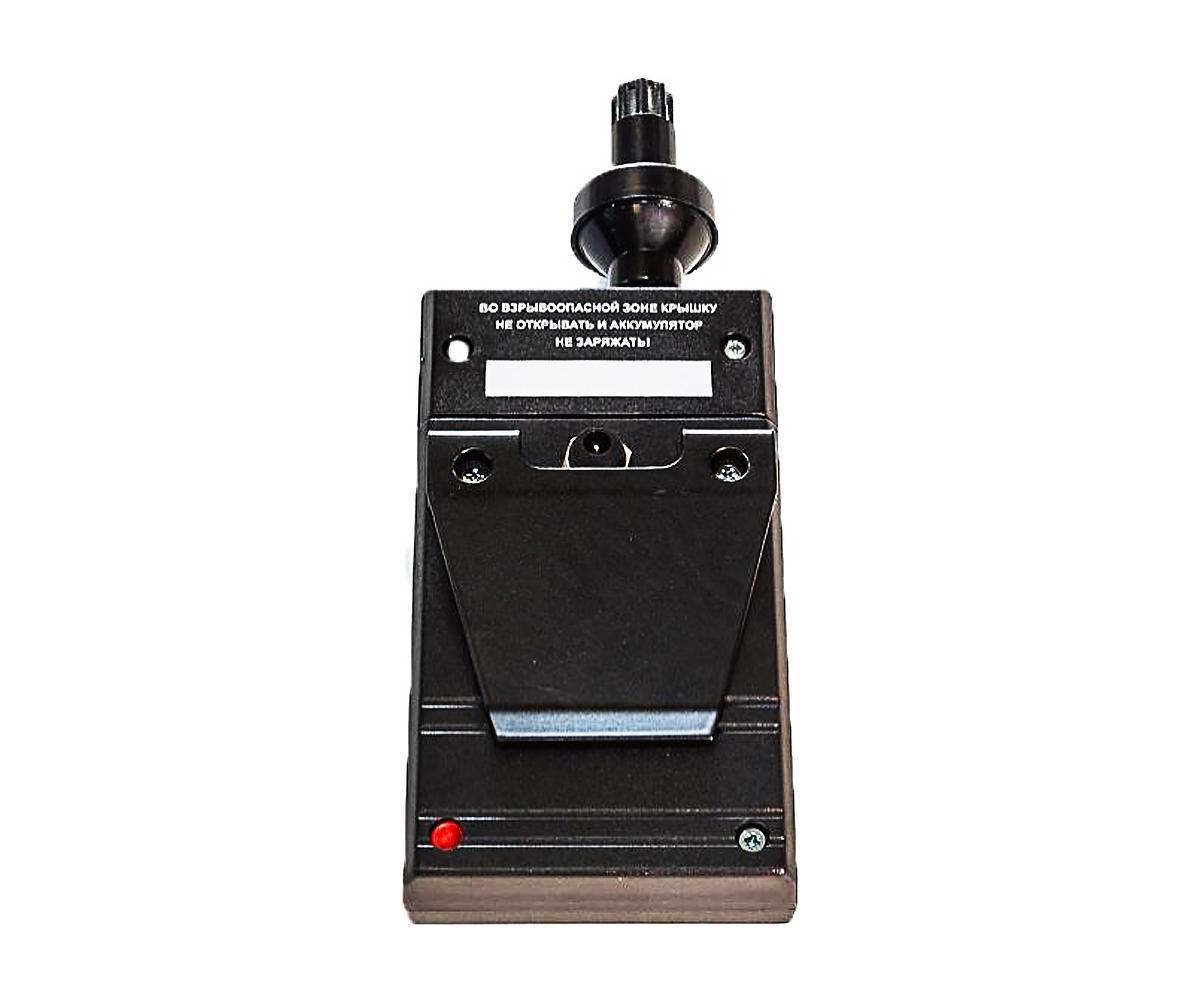

Конструктивно этот прибор состоит из пластмассового корпуса с размещённым внутри него аккумуляторным блоком и блоком сигнализации. Датчик пристыковывается непосредственно к корпусу газоанализатора через разъём, или через удлинительный кабель.
Принцип действия газоанализатора основан на измерении электрического сигнала, поступающего с газочувствительного сенсора, пропорционального концентрации измеряемого вещества в пределах диапазона измерений.
В качестве чувствительных сенсоров в датчиках, предназначенных для измерения пропана, метана, паров бензина и других углеводородов в атмосферном воздухе, применяются термокаталитические сенсоры, в датчиках на пары аммиака - полупроводниковые, в датчиках на токсичные пары и кислород - электрохимические сенсоры.
Каждый датчик настраивается только на один компонент с подачей звуковой и световой сигнализации при превышении уровня загазованности в контролируемой зоне.
При разрядке аккумуляторной батареи ниже уровня опорного напряжения (4,2 В) включается звуковой сигнал и выключается светодиод, указывающий на рабочее состояние газоанализатора.
Исполнения:
- Сигнал-4М - газоанализатор метана или углеводородов (пропан, пары бензина и другие);
- Сигнал-4А - газоанализатор паров аммиака;
- Сигнал-4КМ - газоанализатор кислорода и метана (или углеводородов);
- Сигнал-4К - газоанализатор кислорода;
- Сигнал-4Э - газоанализатор токсичных паров.
Достоинства:
- цифровая индикация результатов измерения;

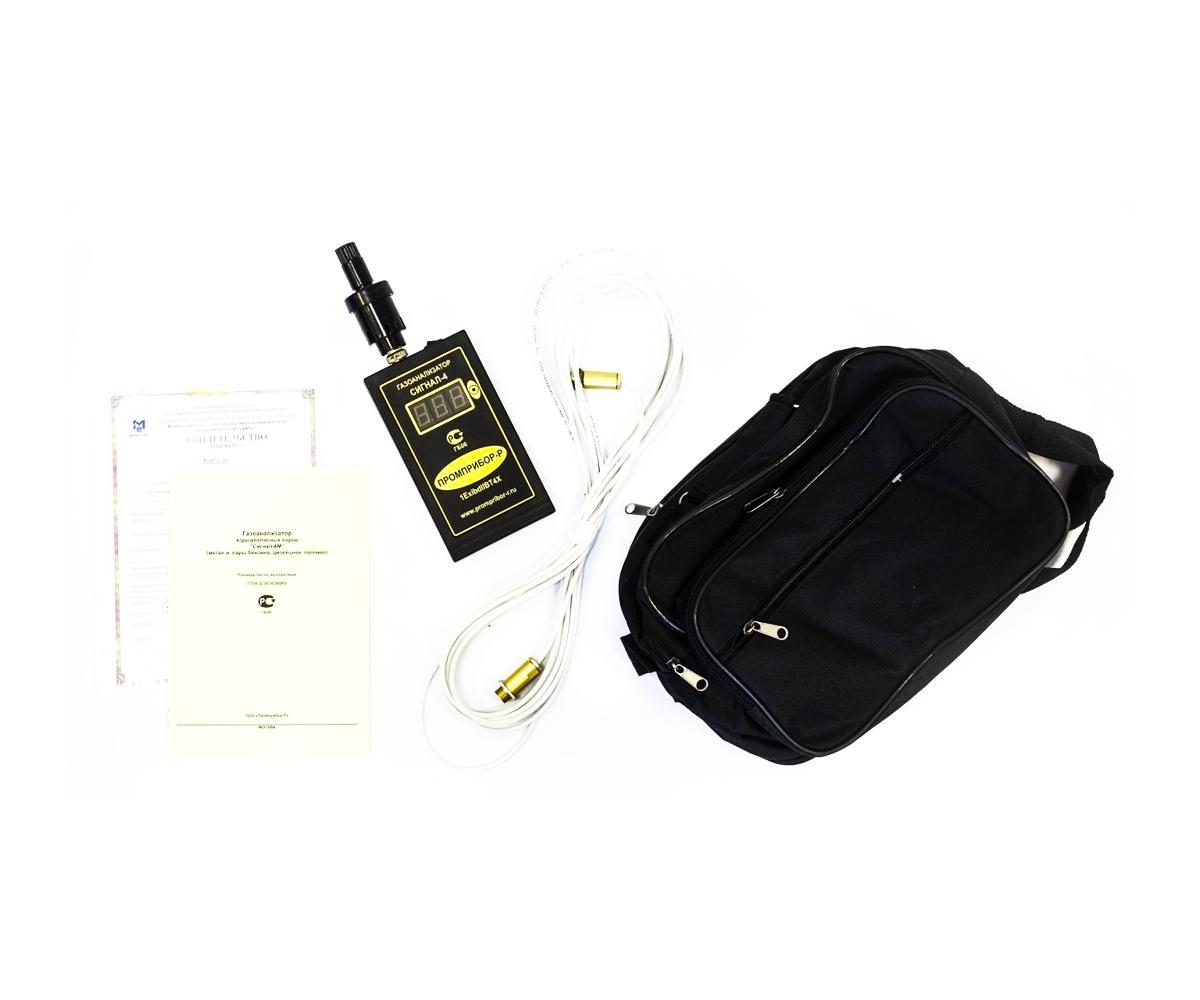

- возможность дистанционного контроля загазованности колодцев и ёмкостей при установке датчиков прибора на кабель длиной 3 или 6 м;
-взрывозащищённость;
- контроль нескольких взрывоопасных компонентов, например, метан, пропан, пары бензина, пары дизельного топлива;
- переключение шкал газоанализатора одной кнопкой;
- при первичной поверке по заказу может быть определён перекрёстный коэффициент чувствительности датчика к метану, что позволяет в дальнейшем поверку датчиков на любое вещество производить по поверочной газовой смеси метана в воздухе;
- контроль уровня заряда аккумулятора;
- небольшой вес.
Взрывозащита
Газоанализаторы относятся к электрооборудованию с уровнем взрывозащиты «Взрывобезопасное электрооборудование», имеют виды взрывозащиты: «искробезопасная электрическая цепь» с уровнем ib и «взрывонепронецаемая оболочка» и имеют маркировку взрывозащиты lExibdIIBT4X или lExibIIBT4X в зависимости от исполнения. Знак «Х» в маркировке, означает, что зарядка и замена аккумуляторов должна проводиться вне взрывоопасной зоны в соответствии с требованиями руководства по эксплуатации ГПСК02.00.00.000РЭ.
