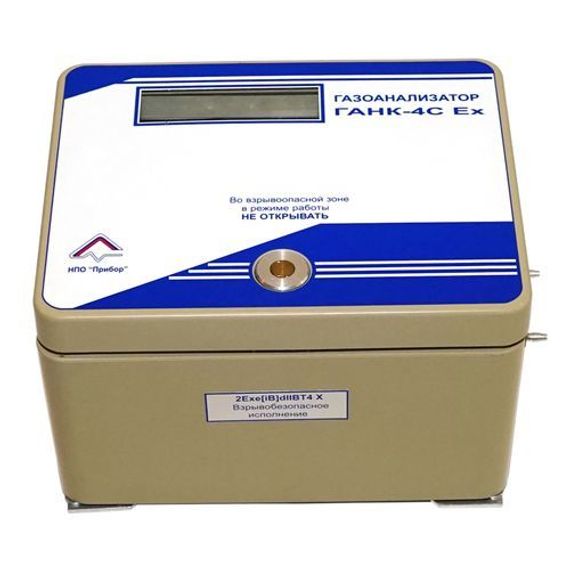

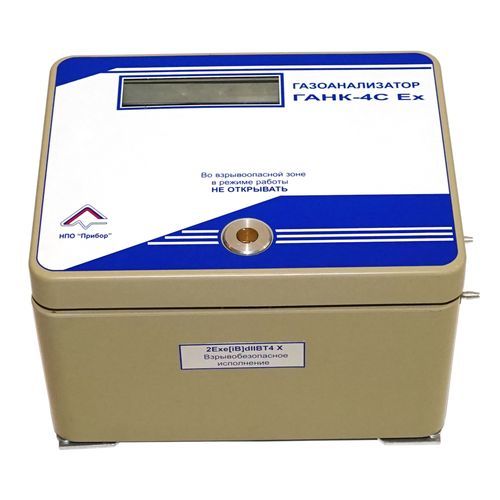

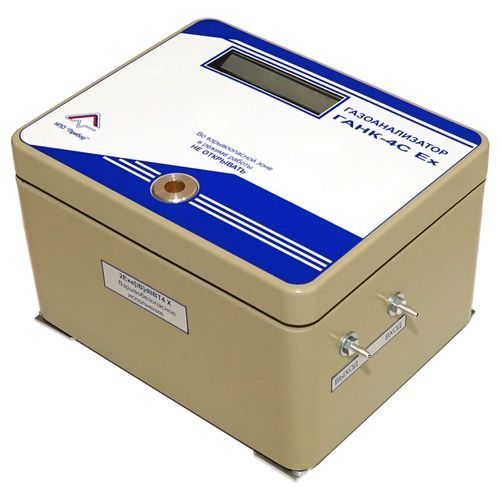

Газоанализатор стационарный ГАНК-4С Ех
Описание стационарного газоанализатора ГАНК-4С Ех
Газоанализатор универсальный ГАНК-4СEx относится к взрывозащищённому электрооборудованию и предназначены для применения во взрывоопасных зонах в соответствии с установленной маркировкой взрывозащиты и условиями применения.
Маркировка взрывозащиты - 2Ехе[ib]dIIBT4 X.
Газоанализатор ГАНК-4СEx предназначен для контроля и регистрации изменения концентрации загрязняющих химических веществ (ЗХВ) в воздухе рабочей зоны, в технологических процессах в целях охраны окружающей среды, обеспечения безопасности труда и оптимизации технологических процессов на опасных объектах.
Принцип действия газоанализатора комбинированный:
- оптронноспектрофотометрический, основанный на измерении скорости изменения оптической плотности (скорости потемнения) реактивной ленты, пропорциональной концентрации определяемого вещества;
- электрохимический, полупроводниковый, термокаталитический и фотометрический, при которых измерения проводятся при помощи соответствующих встроенных датчиков.
Отличительные особенности газоанализатора ГАНК-4С Ех
- Цифровая индикация результатов измерения в мг/м? на жидкокристаллическом дисплее;
- При превышении предельно допустимой концентрации, установленной предприятием-изготовителем, срабатывает звуковая и световая сигнализации и замыкаются контакты реле для внешнего исполнительного устройства;
- Интерфейс RS-485
Области примененияГАНК-4С Ех
- Лаборатории охраны труда промышленных предприятий
- Предприятия ГАЗПРОМа и РАО ЕЭС
- Предприятия энергетики
- Химическая и нефтехимическая промышленность
- Горнодобывающая промышленность
- Металлургия: черная и цветная
Технические характеристики газоанализатора ГАНК-4С Ех
| Наименование характеристики | Значение |
|---|---|
| Условия эксплуатации: | |
| Температура | от +5°С до +50°С от -50°С до +5°С (с термостатом) |
| Давление | от 86,0 до 106,7 кПа |
| Влажность | до 80% при температуре + 35 °С |
| Технические характеристики: | |
| маркировка взрывозащиты | 2Ехе[ib]dIIBT4 X |
| степень защиты оболочки корпуса | IP54 |
| степень защиты оболочки входного фланца | IP44 |
| Диапазон измерения вредных веществ в воздухе рабочей зоны | от 0,5 ПДК р.з. до 20 ПДК р.з.* |
| Предел основной относительной погрешности | ±20% |
| Предел допускаемой дополнительной погрешности | не более 0,2 (от основной) |
| Время прогрева газоанализатора после включения | не более 15 мин |
| Продолжительность отбора пробы | не более 15 мин |
| Питание/Частота | 220В / 50 Гц |
| Потребляемая мощность газоанализатора | не более 20 ВА |
| Максимальный ток нагрузки контактов подключения аварийного выхода АВ» | не более 5 А |
| Максимальное коммутируемое напряжение контактами «АВ» | не более 250 В |
| Выходной аналоговый токовый сигнал | 4-20 мА |
| Количество разовых измерений на одной химкассете | 74 000 |
| Расчетное количество разовых измерений в год | 50 000 |
| Подвод анализируемого воздуха | насосом |
| Интерфейс | RS-485 |
| Габаритные размеры газоанализатора | 250х200х150 мм |
| Масса | не более 3,5 кг |
| Средний срок службы | не менее 8 лет |
| Метрологическое обеспечение | Государственная поверка, межповерочный интервал - 1 год |
| Гарантия изготовителя | 1 год |
ПДКс.с* - предельно допустимая среднесуточная концентрация вредных веществ, в мг/ м?
ПДКр.з.** - предельно допустимая концентрация вредных веществ в воздухе рабочей зоны, в мг/ м?
