Краткое описание газоанализатора S47K:
Стационарный газоанализатор сигнализатор S47K предназначены для непрерывного контроля атмосферы на наличие потенциально взрывоопасных газов или паров в диапазоне 0-100% НКПР

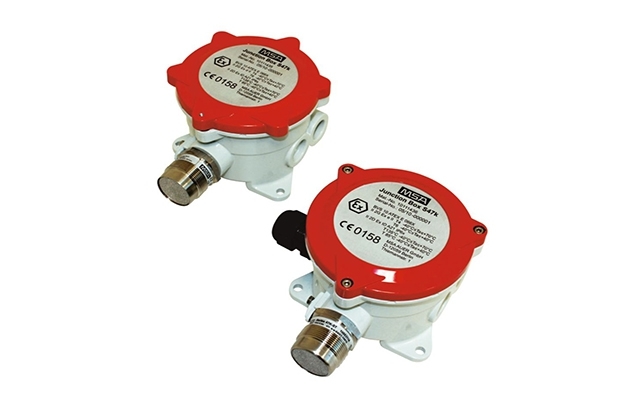

Газоанализаторы серии S47K состоит из каталитического датчика серии S47K и распределительной коробки, содержащей клеммную панель.
Распределительная коробка может поставляться в двух исполнениях:
- взрывобезопасная модель [Ex d] с резьбой кабельной муфты ?” NPT;
- модель с повышенным уровнем безопасности [Ex e] с метрической резьбой кабельной муфты M25.
Имеющийся набор средств и принадлежностей для калибровки, защиты от внешней среды, отбора проб, в том числе и из газо-воздухопроводов позволяет использовать эти датчики для обнаружения взрывоопасных газов практически в любых условиях. В сочетании с контроллерами датчики серии S47К полностью отвечают требованиям ATEX Directive 94/9/ECи РОСТЕХНАДЗОРА и могут использоваться в системах, обеспечивающих безопасность производства.
Область применения сигнализаторов серии S47К - химическая и нефтехимическая промышленность, типографии, газо- и нефтепроводы, газовая индустрия, холодильное оборудование, хранение и транспортировка сжиженного газа, танкеры, производство красок, производство и хранение растворителей, терминалы погрузки/разгрузки взрывоопасных веществ, испытательные стенды в автопромышленности, котельные, турбины и компрессоры.
Сигнализаторы серии S47K работают на принципе каталитического сгорания. Чувствительный элемент датчика состоит из двух спиралей «пелисторов», соединенных с парой прецизионных резисторов, образующих вместе мостик Уинстона. На одну из спиралей, детектор, нанесен катализатор, другая, компенсатор, используется для сравнения с целью получения высокой стабильности сигнала. Пар или газ диффундирует через пористый диск из спеченной нержавеющей стали, который служит пламегасителем. При контакте газа или пара с поверхностью детектирующей спирали он окисляется. Тепло, выделяющееся при этом, нагревает детектор, что вызывает изменение сопротивления спирали и разбаланс мостика Уинстона. На выходе датчика появляется сигнал, прямо пропорциональный концентрации горючего газа или пара.
Отличительные признаки датчиков газоанализатора 47K:
- EExe соединительная коробка с кабельной муфтой под резьбу M25;
- EExd соединительная коробка с кабельной муфтой под резьбу 3/4" NPT;
- Стандартная (ST), химически устойчивая (PRP) и высокотемпературная (HT) модели;
- Пригодны для использования в системах безопасности (ATEX 94/9/EC, соответствующие российские требования);
- 3, 4 или 5-ти проводное подключение;
- Исполнение из алюминия или нержавеющей стали;
- Полный набор принадлежностей;
- Малое время отклика.
Области применения датчиков серии S47K:
- химическая и нефтехимическая промышленность
- газо- и нефтепроводы-буровые и добывающие платформы
- газовая индустрия
- холодильное оборудование
- хранение и транспортировка углеводородов
- танкеры, котельные
- терминалы погрузки/разгрузки взрывоопасных веществ
- турбины и компрессоры
- производство биотоплива.
Технические характеристики сигнализаторов серии S47К:
| Характеристики S47К | Значения |
Диапазон измерений |
0-100% НКПР |
Время отклика датчика |
t50 ? 10 с. (для пропана + метана) t90 ? 30 с. (для пропана + метана) для других газов или паров время отклика может быть большим |
Устойчивость к отравляющим веществам (для модели S47К-RPR): |
10 ppm HMDS за 40 мин |
Типичная чувствительность: - стандартный датчик
|
метан: 20 мВ/об. % метан: 12 мВ/об. % метан: 20 мВ/об. % |
Масса сигнализатора S47К, кг: - корпус измерительной коробки: |
0,23
0,4 0,49 |
Габаритные размеры газосигнализатора 47K, мм: - датчик - корпус измерительной коробки: |
D 36 x 56
100x100x100 90x90x75 |
Материал: - датчик - корпус измерительной коробки: |
нерж.сталь
алюминий алюминий |
Вспомогательная резьба (для приспособлений): |
M 36x1,5 мм |
Основная резьба (крепление к корпусу): - датчик - корпус измерительной коробки: |
3/4" NPT или M 25x1,5 мм
3/4" NPT |
| Энергопотребление: | 1 Вт |
Контакты: - корпус измерительной коробки: |
5x2,5 мм2 |
| Срок службы сигнализатора S47К | 3 года |
| Условия эксплуатации сигнализаторов серии S47К | |
Температура окружающего воздуха: - 47К-ST, 47R-PRP - 47K-HT - корпус измерительной коробки:
- исполнение (Exe) |
от -40°C до 55°C (расширенный диапазон: от -40 °C до 90 °C) от -40°C до 160°C
от -40°C до 60°С (CT5)
от -20°C до 55°С (CT5) |
Относительная влажность воздуха |
5% - 95% отн. влаж., без конденсации |
Атмосферное давление |
800-1200 гПа |
| Скорость потока воздуха |
0 - 6 м/с (с фланцем для воздуховода – 0,5 - 20 м/с) |
В некоторых случаях датчик S47K нельзя установить достаточно близко к возможным местам утечек взрывоопасных газов или паров. Это может быть связано с высокой температурой, повышенным или, наоборот, пониженным давлением, трудностью доступа в место установки, высокой скоростью потока контролируемого воздуха или присутствием пыли. В таких случаях возможно применение ряда приспособлений, например, таких как потоковый адаптер или фланец для монтажа на воздуховоде, которые обеспечивают надежный мониторинг воздуха без особых затрат и забот в обслуживании. Также предлагаются дополнительные приспособления для защиты от неблагоприятных внешних условий и наборы для калибровки датчиков в труднодоступных местах.
За отдельную плату к сигнализаторам серии S47K поставляются
| Наименование | Арт. № | Материал | Внешний вид |
| Калибровочная крышка | 10049316 | ПВХ | |
| Защитная крышка 1/8" NPT | 10051623 | Нерж. ст. | |
| Защитная крышка 1/8" NPT с резьбовым штуцером | 10051731 | Нерж. ст. | |
| Защитная крышка | 10051624 | Алюм. | |
| Потоковый адаптер | 10051625 | Нерж. ст. | |
| Потоковый адаптер | 10051626 | Алюм. | |

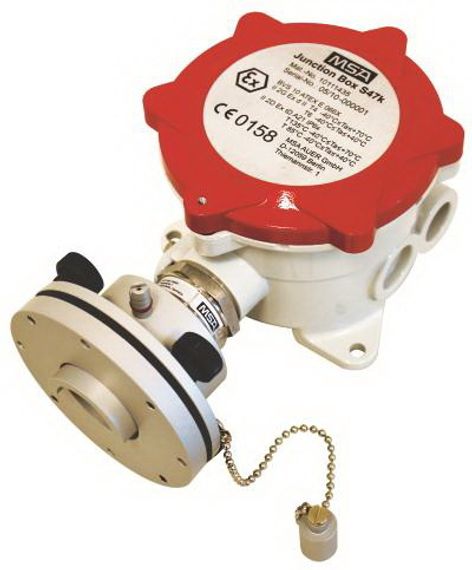

| Фланец для воздуховода | 10051627 | Алюм. |
Максимальная ДЛИНА ЛИНИИ СВЯЗИ - 1000 м (при площади поперечного сечения жилы 1,5 мм2).
Марка кабеля - 3-проводн.,80% экранировано; диаметр кабеля - 8...13,5 мм (для S47K-ST, -PRP), 5,4 мм (для S47K-НТ); сечение жилы кабеля - 1,0 … 2,5 мм2.
Комплект поставки датчика газоанализатора S47K:
- калибровочная крышка
- защитная крышка
- защитная крышка – 1/8" NPT с резьбовым штуцером
- потоковый адаптер из нерж. стали
- потоковый адаптер из алюминия
- фланец для воздуховода
- монтажная скоба для S47K-HT
- универсальная монтажная пластина.
