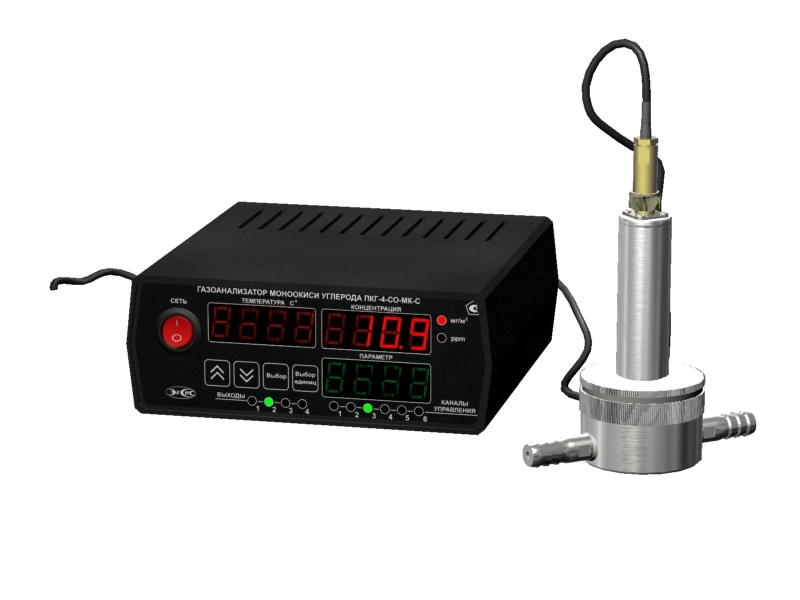

Краткое описание газоанализатора монооксида углерода ПКГ-4 /1-C-СО-4Р-2А
Стационарные газоанализаторы ПКГ-4 /1-C-СО-4Р-2А предназначены для непрерывного (круглосуточного) измерения, регулирования и регистрации концентрации монооксида углерода.
Приборы применяются для оперативного контроля концентрации монооксида углерода (угарного газа) в промышленности, энергетике, сельском хозяйстве, при транспортировке грузов, в газовых магистралях и рабочих зонах.
Содержание механических и агрессивных примесей в окружающей и контролируемой среде (хлора, серы, фосфора, мышьяка, сурьмы и их соединений) не должно превышать санитарные нормы согласно ГОСТ 12.1005-76 и уровня ПДК.
Отличительные особенности
- селективность измерений;
- возможность измерений в подвижных и неподвижных средах;
- реализован принцип взаимозаменяемости преобразователей без дополнительной перекалибровки прибора;
- возможность установки двух порогов звуковой и световой сигнализации (верхний и нижний);
- интерфейсы RS-232, RS-485 и USB;
- объем памяти статистики – до 30 000 точек записи;
- наличие двух аналоговых выходов 4…20, 0…5, 0…20 мА с возможностью управления по ним;
- наличие четырех встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
- наличие нескольких режимов управления: логическое, по гистерезису, ПИД-управление.
Технические характеристики ПКГ-4 /1-C-СО-4Р-2А
| Диапазон измерения концентрации монооксида углерода, мг/м3: | |
| — исполнение 1 | 0...500 |
| Предел основной допускаемой абсолютной погрешности измерения массовой концентрации оксида углерода от 0 до 20 при температуре 20 °С | ± 4 мг/м3 |
| Предел основной допускаемой абсолютной погрешности измерения массовой концентрации оксида углерода от 20 до 500 при температуре 20 °С | ± 20 % отн. |
| Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры, на каждые 10 °С | 0,5 |
| Пределы допускаемой дополнительной погрешности газоанализатора от изменения давления, на каждые 3,3 кПа | 0,2 |
| Пределы допускаемой дополнительной погрешности газоанализатора от изменения относительной влажности в диапазоне рабочих условий эксплуатации | 0,5 |
| Номинальное время установления показаний Т0,9ном, с, не более | 30 |
| Рекомендуемый расход газа в преобразователях с проточной камерой, л/мин | 0,1...0,3 |
| Время прогрева газоанализатора, мин, не более | 5 |
| Питание прибора | 220±22 В, 50±1 Гц |
| Потребляемая прибором мощность, Вт, не более | 30 |
| Нагрузочная способность реле | 7A при 220B |
| Токовый выход: | |
| Диапазон изменения выходного тока, мА | "4...20 |
| Дискретность изменения выходного тока, мкА | "19,5 |
| Максимальное сопротивление нагрузки, Ом | "300 |
| Количество точек накопления статистики | 30000 |
| Связь с компьютером | RS-232, RS-485, USB |
| Длина линии связи по RS—232, м, не более | 15 |
| Длина линии связи по RS—485, м, не более | 1000 |
| Длина линии связи по USB, м, не более | 3 |
| Длина кабеля для подключения первичного преобразователя к блоку измерения, м, не более | до 1000 |
| Масса блока измерения, не более, кг | 1 |
| Габаритные размеры блока измерения с учетом присоединенных разъемов, не более, мм | 150?255?235 |
| Масса первичного преобразователя, кг, не более | 0,5 |
| Габаритные размеры первичных преобразователей, мм, не более: | |
| ИПМУ—04 | ?55х195х117 |
| ИПМУ—03 | ?55х190 |
| Рабочие условия применения блока измерения: | |
| — температура воздуха, °С | -40...+50 |
| — относительная влажность, % (без конденсации влаги) | 10...95 |
| — атмосферное давление, кПа | 84...106 |
| Рабочие условия первичного преобразователя: | |
| — температура воздуха, °С | -20...+50 |
| — относительная влажность, % (без конденсации влаги) | 10...95 |
| — атмосферное давление, кПа | 84...106 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ газоанализатора, ч | 15000 |
Комплект поставки газоанализатора ПКГ-4 /1-C-СО-4Р-2А

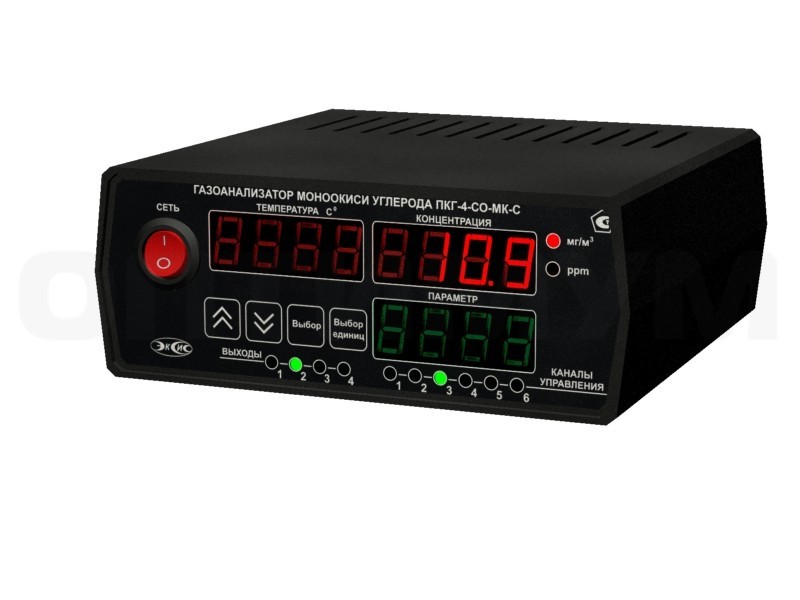

- блок измерения и индикации
- свидетельство о поверке
- РЭ и паспорт
