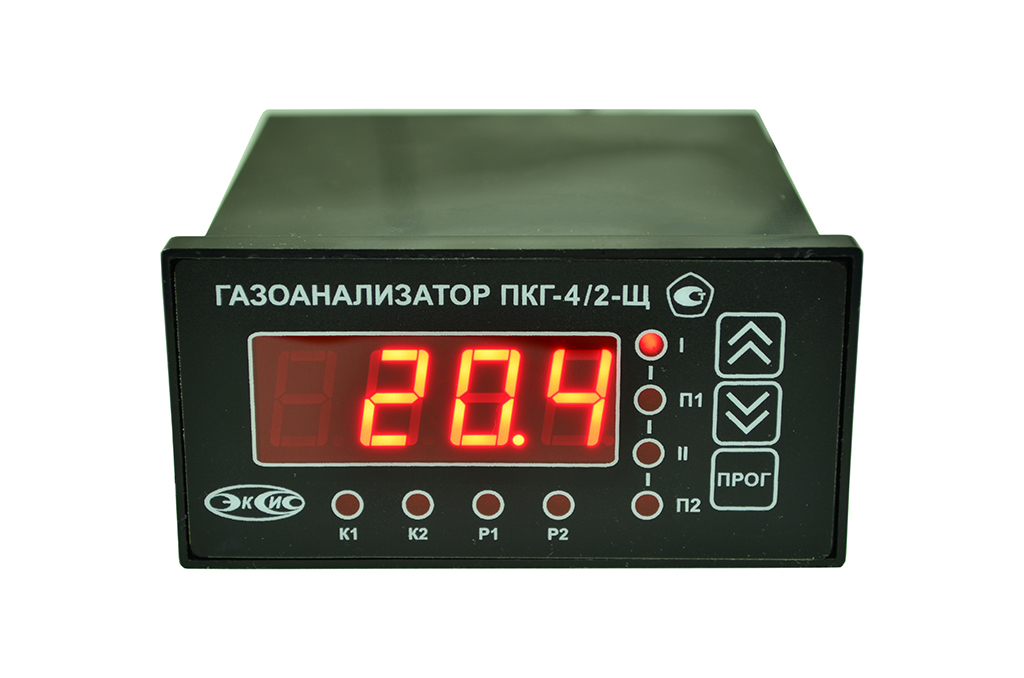

Краткое описание газоанализатора кислорода ПКГ-4 /2-Щ-К-1Р-1A
Стационарный газоанализатор ПКГ-4 /2-Щ-К-1Р-1A предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации концентрации кислорода в газах.
Применяются для экологического контроля, в медицине, для контроля состава воздуха рабочей зоны в производственных помещениях, в газовых магистралях и газовых баллонах.
Отличительные особенности
- возможность исполнения прибора с питанием 220 В, 50 Гц или 24 В;
- селективность измерений;
- возможность измерений в подвижных и неподвижных газовых средах;
- связь с компьютером по интерфейсам RS-232, RS-485;
- протоколирование результатов измерений и возможность накопления статистики (до 8000 точек);
- наличие до двух встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами;
- наличие до двух аналоговых (токовых) выходов 4...20 (0...5, 0...20) мА;
- звуковая и световая сигнализация;
- возможность объединения приборов в измерительную сеть;
- щитовое исполнение DIN 1/2.
Технические характеристики ПКГ-4 /2-Щ-К-1Р-1A
| Диапазон измерения концентрации кислорода, об. %: | |
| — исполнение 1 | 0...30 |
| — исполнение 2 | 0...100 |
| Основная абсолютная погрешность измерения концентрации кислорода при температуре 20 °С: | |
| — для диапазона от 0 до 30, об.% | ±0,4 |
| — для диапазона от 0 до 100, об.% | ±1 |
| Предел допускаемой дополнительной погрешности газоанализатора от изменения температуры, на каждые 10 оС | 1 |
| Предел допускаемой дополнительной погрешности газоанализатора от изменения давления, на каждые 3,3 кПа | 0,7 |
| Предел допускаемой дополнительной погрешности газоанализатора от изменения относительной влажности в диапазоне рабочих условий эксплуатации | 0,5 |
| Постоянная времени установления показаний кислорода, сек, не более | 30 |
| Рекомендуемый расход газа в преобразователях с проточной камерой, л/мин | 0,1...0,5 |
| Питание прибора | 220±22 В, 50±1 Гц |
| Потребляемая прибором мощность, Вт, не более | 30 |
| Нагрузочная способность реле | 7A при 220B |
| Токовый выход: | |
| Диапазон изменения выходного тока, мА | 4...20, 0...5, 0...20 |
| Дискретность изменения выходного тока, мкА | 19.5, 4.9, 19,5 |
| Максимальное сопротивление нагрузки, Ом | 300, 1000, 300 |
| Количество точек накопления статистики | 8000 |
| Связь с компьютером | RS-232, RS-485 |
| Длина линии связи по RS—232, м, не более | 15 |
| Длина линии связи по RS—485, м, не более | 1000 |
| Длина кабеля для подключения первичного преобразователя к блоку измерения, м, не более | до 10 |
| Масса блока измерения, не более, кг | 0,5 |
| Масса первичного преобразователя, кг, не более | 0,4 |
| Габаритные размеры блока измерения с учетом присоединенных разъемов, не более, мм | 55?120?120 |
| Габаритные размеры первичных преобразователей, мм, не более: | |
| ИПК—01 | ?30х55 |
| ИПК—02 | ?30х50 |
| Рабочие условия применения: | |
| — температура воздуха, °С | -20...+40 |
| — относительная влажность, % (без конденсации влаги) | 10...95 |
| — атмосферное давление, кПа | 84...106,7 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ газоанализатора, ч | 15000 |
Комплект поставки газоанализатора ПКГ-4 /2-Щ-К-1Р-1A
- блок измерения и индикации в необходимом конструктивном исполнении
- свидетельство о поверке
- РЭ и паспорт.
