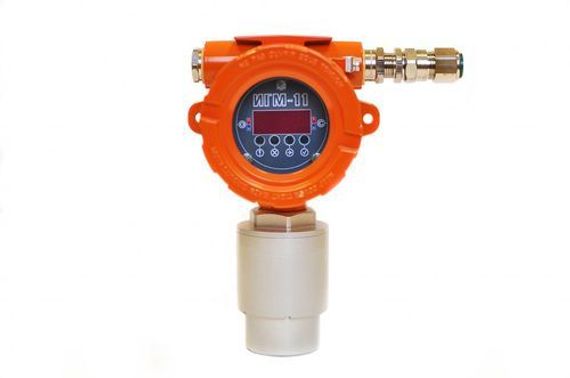

Конструктивно газоанализатор ИГМ-11-09-А состоит из трансмиттера и преобразователя газового (ПГ).
Преобразователь газовый (ПГ) служит для размещения электрохимического газового сенсора и обеспечивает формирование цифрового сигнала, содержащего информацию об измеренной концентрации контролируемого газа и передачи её в трансмиттер, а также осуществляет формирование сигнала токового выхода. ПГ имеют встроенную флэш-память с градуировочными коэффициентами, которые автоматически считываются при подключении к трансмиттеру микропроцессором, что исключает необходимость индивидуальной калибровки (градуировки) преобразователей с трансмиттером.
Трансмиттер обеспечивает формирование соответствующих напряжений для питания электрической схемы газоанализатора, схем ПГ, формирует питание для активного токового выхода, а также осуществляет преобразование цифровых данных о концентрации измеряемого газа, полученных от ПГ в соответствующие сигналы выходных интерфейсов RS-485 MODBUS® и HART, обеспечивает отображение концентрации анализируемого газа на встроенном четырёхсимвольном семисегментном дисплее и световую индикацию (с помощью индикаторных светодиодов), а также переключение встроенных реле.
Сигналы цифрового интерфейса HART передаются по линиям аналогового интерфейса токовой петли (4-20 мА). Дополнительно может оборудоваться разъёмом для искробезопасного подключения HART-коммуникатора во взрывоопасной зоне без отключения питания.
Внесен в Госреестр СИ РФ под № 70204-18.
Маркировка взрывозащиты: 1ExdibIIВ T4 Gb X.
Принцип действия ИГМ-11-09-А (NH3):
Электрохимический принцип действия основан на явлении электрохимической компенсации, которое заключается в выделении специального реагента, который вступает в химическую реакцию с определенным компонентом смеси.
Область применения газоанализатора ИГМ-11-09-А (NH3):
- Нефтеперерабатывающая промышленность;
- Горнодобывающая промышленность;
- Химическая промышленность;
- Жилищно-коммунальное хозяйство;
- Лакокрасочное производство;
- Газо и нефтетранспортировка.
Взрывоопасные зоны помещений и вблизи наружных технологических установок, в которых возможно образование взрывоопасных смесей паров и газов с воздухом, согласно ГОСТ Р МЭК 60079-14-2008 и маркировке взрывозащиты 1Exd[ib]IIC T4 Gb X.
Технические характеристики стационарного газоанализатора ИГМ-11-09-А (NH3):
| Параметр | Значение |
| Диапазон измерения | NH3 (аммиак): от 0 до 300 млн |
| Предел допускаемой погрешности |
абсолютная: плюс-минус 4 млн (0-20 млн включ.) |
| Принцип работы | Электрохимический |
| Способ отбора пробы | Диффузионный (конвекционный) |
| Материал корпуса | Алюминий |
| Выходные сигналы |
|
| Климатическое исполнение | B5 |
| Диапазон рабочих температур | -30...+60°С |
| Исполнение по степени защиты | IP67 |
| Маркировка взрывозащиты | 1ExdibIIВ T4 Gb X |
| Питание | 12…32 В |
| Габариты | 240 х 260 х 130 мм |
| Вес | 2,5 кг |
Комплект поставки ИГМ-11-09-А (NH3):
- Стационарный газоанализатор ИГМ-11-09-А (NH3) - 1 шт;
- Взрывозащищенный кабельный ввод - 1 шт;
- Взрывозащищенная заглушка - 1 шт;
- Упаковка - 1 шт;
- Паспорт - 1 шт;
- Руководство по эксплуатации* - 1 экз;
- Методика поверки* - 1 экз;
- Адаптер ПГС* - 1 шт;
- Магнит для калибровки* - 1 шт.
* - при групповой поставке в один адрес. Допускается комплектование в количестве, согласованном с заказчиком.
