Описание стационарного газоанализатора ИГМ-12-02-А Пропан (С3Н8):
Стационарный газоанализатор ИГМ-12-02-А предназначен для автоматического, непрерывного измерения концентрации пропана (С3Н8) в окружающей атмосфере. Используется для стационарной установки.

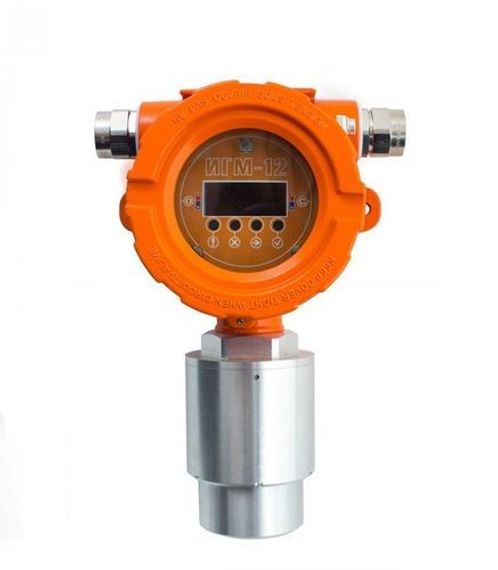

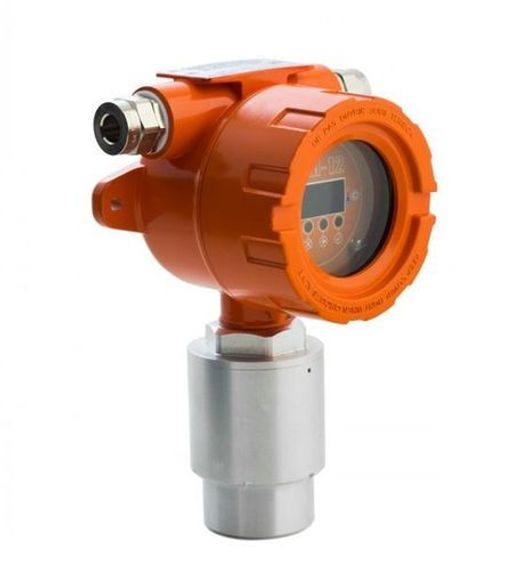

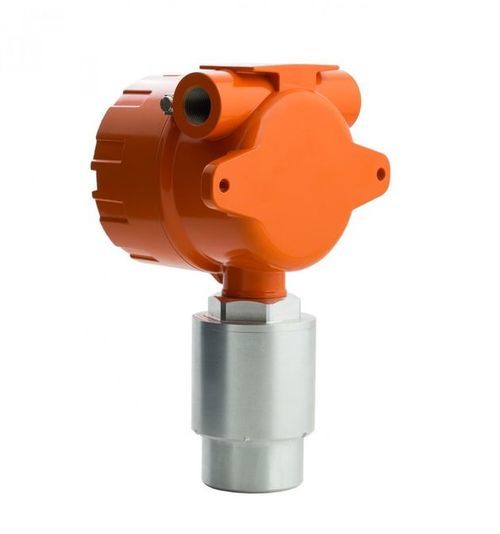

Выполнен в металлическом корпусе с прозрачным окном для элементов индикации. На корпусе расположены кабельные вводы, крышка для доступа к клеммам внешней коммутации и модуль оптического сенсора. Материал корпуса – алюминиевый сплав (возможная опция – корпус из нержавеющей стали).
Конструктивно газоанализатор ИГМ-12-02-А состоят из трансмиттера и преобразователя газового оптического (ПГО).
ПГО выполняет все метрологические операции по определению концентрации исследуемого газа, включая формирование цифрового сигнала и выходного аналогового сигнала токовой петли, содержащих информацию об измеренной концентрации. ПГО имеют встроенную флэш-память с градуировочными коэффициентами, которые автоматически считываются при подключении к трансмиттеру микропроцессором, что исключает необходимость индивидуальной калибровки (градуировки) преобразователей с трансмиттером.
Трансмиттер обеспечивает вывод информации об измеренной величине концентрации по цифровому последовательному интерфейсу RS-485 MODBUS®, а также отображение концентрации анализируемого газа на встроенном четырёхсимвольном семисегментном дисплее и световую индикацию (с помощью индикаторных светодиодов) наличия напряжения питания, превышения диапазона измерения и результатов самодиагностики, а также переключение встроенных реле.
Газоанализатор ИГМ-12-02-А также снабжён разъёмом подключения HART-коммуникатора для возможности управления прибором.
Внесен в Госреестр СИ РФ под № 66815-17.
Маркировка взрывозащиты: 1ExdibIIВ T4 Gb X.
Принцип действия ИГМ-12-02-А (С3Н8):
Принцип действия стационарного газоанализатора ИГМ-12-02-А основан на избирательном поглощении инфракрасного излучения молекулами измеряемого газа в соответствующей области длин волн.
Область применения газоанализатора ИГМ-12-02-А (С3Н8):
Взрывоопасные зоны помещений и вблизи наружных технологических установок, в которых возможно образование взрывоопасных смесей паров и газов с воздухом, согласно ГОСТ Р МЭК 60079-14-2008 и маркировке взрывозащиты 1Exd[ib]IIC T4 Gb X.
Технические характеристики стационарного газоанализатора ИГМ-12-02-А (С3Н8):
| Параметр | Значение |
| Диапазон измерения | С3Н8 (пропан): 0 до 1,7 % |
| Предел допускаемой погрешности | плюс-минус 0,03% +3% отн. |
| Принцип работы | Инфракрасная абсорбция |
| Материал корпуса | Алюминий |
| Выходные сигналы |
|
| Диапазон рабочих температур | -60...+60°С |
| Исполнение по степени защиты | IP67 |
| Маркировка взрывозащиты | 1Exd[ib]IIB T4 Gb X |
| Питание | 12…36 В |
| Потребляемая мощность | Не более 1,0 Вт (без учета подогрева) |
| Дополнительные опции |
|
| Настройка газоанализатора | С помощью магнитного переключателя, RS-485 MODBUS |
| Габариты | 240 х 260 х 130 мм |
| Межповерочный интервал | 2 года |
| Вес | 2,5 кг |
Комплект поставки ИГМ-12-02-А (С3Н8):
- Стационарный газоанализатор ИГМ-12-02-А (С3Н8) - 1 шт;
- Взрывозащищенный кабельный ввод - 1 шт;
- Взрывозащищенная заглушка - 1 шт;
- Упаковка - 1 шт;
- Паспорт - 1 шт;
- Руководство по эксплуатации* - 1 экз;
- Методика поверки* - 1 экз;
- Адаптер ПГС* - 1 шт;
- Магнит для калибровки* - 1 шт.
* - при групповой поставке в один адрес. Допускается комплектование в количестве, согласованном с заказчиком.
