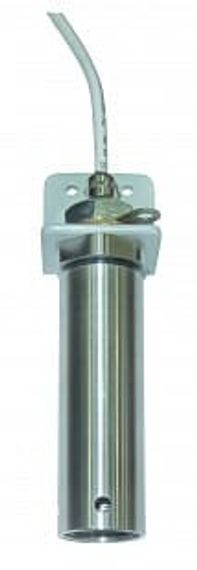

Краткое описание cтационарного газоанализатора Сенсон-СД-PBExd-7031-СМ-СН4 (рудничное исполнение):
Стационарный 1-канальный газоанализатор Сенсон-СД-PBExd-7031-СМ-СН4 предназначен для непрерывного автоматического измерения содержания метана в атмосфере промышленных предприятий
Область применения газоанализатора Сенсон-СД-PBExd-7031-СМ-СН4
Сенсон-СД-PBExd-7031-СМ-СН4 - взрывоопасные зоны классов 1 и 2, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей:
- в местах установки технологического оборудования в процессе добычи, переработки, транспортировки и хранения нефти и газа: на буровых и добывающих платформах, на перекачивающих станциях магистральных нефте- и газопроводов, у резервуаров хранения нефти и нефтепродуктов, сжиженного газа;
- на предприятиях химической и металлургической промышленности, лакокрасочных производствах, производствах удобрений и пластмасс;
- на сельскохозяйственных объектах (животноводческие фермы, хранилища сельскохозяйственной продукции, элеваторы и др.);
- на предприятиях пищевой промышленности;
- в очистных сооружениях;
- на предприятиях топливно-энергетического комплекса, котельных;
- в бортовых системах морских и речных судов;
- на объектах прибрежной зоны (наливные эстакады, морские терминалы и пр.);
- во множестве других приложений.
Метрологические характеристики газоанализаторов Сенсон-СД-PBExd-7031-СМ-СН4
Контролируемый газ |
Диапазон измерения |
Пределы основной относительной погрешности ?, % | Порог1 |
Порог2 |
Тип сенсора |
| Метан (CH4) | 0,01 - 5 % об.д. | ±10 | 0,5 % об.д. | 1 % об.д. | термокаталитический, оптический |
| 1 - 100 % об.д. | ±5 | оптический |
Значения порогов устанавливаются на заводе-изготовителе. Возможна установка других порогов в пределах диапазона измерения, что оговаривается при заказе газоанализатора.
Технические характеристики газоанализатора Сенсон-СД-PBExd-7031-СМ-СН4
| Характеристики Сенсон-СД-PBExd-7031-СМ-СН4 | Значения |
| Количество контролируемых газов | 1 |
| Способ отбора пробы | диффузионный (Сенсон-СД-7031) или принудительный (Сенсон-СД-PBExd-7031-01 технологическое исполнение) для принудительной подачи газовой смеси на измерительном модуле есть входной и выходной фитинги |
| Взрывозащита газоанализатора | 1ExiaIIСT4GbХ |
| Степень пылевлагозащиты Сенсон-СД-7031 | IP66 |
| Индикация | без индикации |
| Выходные сигналы | токовый выход 4-20 мА RS-485 Modbus RTU силовые реле (под заказ) |
| Напряжение питания газоанализатора Сенсон-СД-7031 | 24 В |
Потребляемая мощность |
1,3 Вт |
| Габаритные размеры, мм | 50х50х170 |
Масса, кг, не более |
0,98 |
| Межповерочный интервал газоанализатора Сенсон-СД-7031, мес. | 12 |
| Гарантийный срок эксплуатации газоанализатора, мес. | 12 |
Срок службы: - газоанализатор Сенсон-СД-7031 - сенсоры |
10 лет 3 года |
| Условия эксплуатации газоанализатора Сенсон-СД-PBExd-7031-СМ-СН4 | |
| Температура окружающей среды | от -60°С до +50°С |
| Относительная влажность | 30 - 95 % без конденсации |
| Атмосферное давление | 84 - 120 кПа |
Принцип действия газоанализаторов Сенсон-СД-7031
Работа газоанализаторов Сенсон-СД-7031 основана на непрерывном преобразовании сигналов, поступающих с газочувствительных сенсоров (чувствительных элементов), в цифровые значения концентрации газов. Полученные значения концентрации транслируются во внешние сети передачи информации (цифровые и аналоговые) и/или отображаются на цифровом индикаторе.
В зависимости от измеряемых веществ, в датчиках используются газочувствительные сенсоры, основанные на различных принципах преобразования:
- электрохимический - на возникновении ЭДС на электродах сенсора при химической реакции с измеряемым веществом;
- термокаталитический - на термохимической реакции горючего вещества с кислородом воздуха на поверхности катализатора чувствительного элемента с выделением тепла и изменением электрического сопротивления сенсора;
- оптический - на избирательном поглощении газами энергии в инфракрасной, видимой и ультрафиолетовой областях спектра.
Установка газоанализаторов Сенсон-СД-7031
Высота установки выносных газоанализаторов Сенсон-СД-7031 зависит от физических свойств газов и характера работы персонала. Поскольку газы, более тяжёлые, чем воздух (например СО2, пропан, хлор и др.), будут скапливаться в нижней части помещения, то датчики устанавливают на высоте не более 1,5 метра от пола. Более лёгкие газы (например Н2, СН4 и др.) будут подниматься в верхнюю часть помещения и датчики нужно устанавливать в верхней части помещения. Для газов, имеющих плотность близкую к воздуху (например СО), место расположения определяется особенностью движения воздуха в контролируемом объеме. Для контроля токсичных газов датчики располагают на уровне дыхания человека: для сидящего в операторной - 150 см, для идущего по проходу - 180 см.
Располагать выносные датчики Сенсон-СД-7031 необходимо так, чтобы осуществлять легкий доступ для ремонта и проверки работоспособности. При расположении газосигнализатора надо стремиться обеспечить минимальное время задержки при транспортировании газовых примесей воздушными потоками от источника до датчика, а значит необходимо учитывать особенности воздушных потоков в конкретном помещении. Наличие принудительной вентиляции или системы кондиционирования воздуха полностью меняют естественное направление потоков и, следовательно, места расположения датчиков. При постоянно работающей вытяжной вентиляции все воздушные потоки скоростью более 0,1 м/с направят воздух с примесями в место вытяжки по кратчайшему расстоянию от места утечки, независимо от плотности газа. Особенно это относится к газам с плотностью близкой к плотности воздуха - угарному газу, азоту и кислороду.
Газоанализатор Сенсон-СД-7031 поставляется в комплекте с кабелем длиной 1,8 м с многожильными медными проводами сечением 0,35 мм2 (кабель герметично впаян в цилиндр датчика). Он предназначен для подключения к коммутационному устройству (распределительной коробке). С помощью коммутационного устройства датчик соединяют с источником питания и внешними устройствами контроля по каналу 4-20 мА с помощью кабеля сечением 0,35 до 2,5 мм2, с внешними исполнительными и сетевыми устройствами - кабелем сечением от 0,35 до 1,5 мм2.
Для подключения к токовому выходу 4-20 мА рекомендуется использовать экранированный медный провод сечением 1,5 мм2.
При параллельном подключении группы приборов по каналу RS-485 (соединение в шлейф) рекомендуем использовать два независимых кабеля: экранированный кабель с сечением жилы от 1,5 до 2,5 мм2 - для электропитания приборов, и экранированную витую пару - для получения цифровой информации по RS-485. Однако допустимо применение комбинированного кабеля, например, КУВ 6?0,35-100.
Габаритные размеры газоанализатора Сенсон-СД-PBExd-7031-СМ-СН4 в металлическом корпусе
Газоанализатор Сенсон-СД-7031- может подключаться к системам отображения информации и управления внешними устройствами. Например, к модулям коммутации, индикации, сопряжения и управления МКИУС, МКИУС-02 и МКИУС-03 во взрывобезопасном исполнении. Эти устройства подключаются к газоанализатору Сенсон-СД-7031 с помощью отдельного канала передачи данных (цепь RS-232TX) по одному проводу.
Модуль МКИУС позволяет отображать измеренную концентрацию на цифровом индикаторе. Кроме того, оно позволяет задавать два порога концентрации, при достижении которых срабатывает сигнализация - как светодиодная на лицевой панели прибора, так и внешняя, управляемая посредством "сухих" контактов реле. Устройство также снабжено светодиодным индикатором неисправности датчика и срабатывающим одновременно с ним нормально-замкнутым реле. Это реле замыкается и при отсутствии электропитания датчика. Для ввода пороговых значений предусмотрена встроенная кнопочная клавиатура. МКИУС снабжен коммутационным модулем, позволяющим подключать газоанализатор Сенсон-СД-7031, а также внешние цепи питания, токовый выход 4-20 мА и 3 "сухих" контакта реле. Возможно также подключение внешнего устройства звуковой сигнализации (3 В, 150 мА). Однако в устройстве нет коммутационного пространства для подключения кабеля шины RS-485.
Модуль МКИУС-02 предназначен для управления внешними устройствами посредством "сухих" контактов реле. Он полностью аналогичен модулю МКИУС, но не имеет индикатора. Для ввода порогов необходимо использовать специальный пульт настройки (поставляется по запросу).
Комплект поставки газоанализатора Сенсон-СД-PBExd-7031-СМ-СН4:
- газоанализатор Сенсон-СД-PBExd-7031-СМ-СН4
- паспорт
- руководство по эксплуатации
- упаковка
За отдельную плату к газоанализатору Сенсон-СД-PBExd-7031-СМ-СН4 поставляются:
- корпус для монтажа до 4 модулей
- блок выносного силового реле на DIN-рейку, "сухие" контакты, коммутируемый ток до 5 А
- кронштейн, крепежная гайка, шайба, кольцо заземления
- приспособление для поверки (комплект)
- преобразователь интерфейса RS-485-USB для связи с ПК
- преобразователь интерфейса UART-USB для связи с ПК
- блок питания 0,25А 24В в розетку
- блок питания 0,6А 24В на DIN-рейку
- барьер искробезопасности БИ-Exia-130-24
- кабель электрический КУВ 6х0,35-100
- кабель МКШ 3х0,35 мм2 (максимальная длина до 2100 м).
