Краткое описание системы газоаналитической Сенсон-СВ-5023-03-СМ-Н2
Стационарный 1-канальный газоанализатор Сенсон-СВ-5023-03-СМ-Н2 предназначен для непрерывного автоматического измерения содержания водорода в атмосфере промышленных предприятий.
Область применения газоанализатора Сенсон-СВ-5023-03-СМ-Н2
Сенсон-СВ-5023-03-СМ-Н2 - взрывоопасные зоны классов 1 и 2, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей:
- в местах установки технологического оборудования в процессе добычи, переработки, транспортировки и хранения нефти и газа: на буровых и добывающих платформах, на перекачивающих станциях магистральных нефте- и газопроводов, у резервуаров хранения нефти и нефтепродуктов, сжиженного газа;
- на предприятиях химической и металлургической промышленности, лакокрасочных производствах, производствах удобрений и пластмасс;
- на сельскохозяйственных объектах (животноводческие фермы, хранилища сельскохозяйственной продукции, элеваторы и др.);
- на предприятиях пищевой промышленности;
- в очистных сооружениях;
- на предприятиях топливно-энергетического комплекса, котельных;
- в бортовых системах морских и речных судов;
- на объектах прибрежной зоны (наливные эстакады, морские терминалы и пр.);
- во множестве других приложений.
Модификации стационарных газоанализатора Сенсон-СВ-5023-03-СМ-Н2
| Модель | Описание |
Сенсон-СВ-5021 (релейная модель) |
цифровая и световая индикация, "сухие" контакты реле, токовый выход 4-20 мА. Интерфейсный модуль МКТ-1м встроен в прибор |
Сенсон-СВ-5021-02 (релейная модель, без индикатора) |
без индикации, "сухие" контакты реле, токовый выход 4-20 мА. Интерфейсный модуль МКТ-1м встроен в прибор |
Сенсон-СВ-5021-03 (сетевая модель) |
цифровая и световая индикация, токовый выход 4-20 мА, RS-485 (MODBUS RTU). Интерфейсный модуль МКТ-1м встроен в прибор |
Сенсон-СВ-5021-10 (релейная модель) |
цифровая и световая индикация, "сухие" контакты реле, токовый выход 4-20 мА. Интерфейсный модуль МКТ-1м - удаленный (кабель, 1,8 м) |
Сенсон-СВ-5021-12 (релейная модель, без индикатора) |
без индикации, "сухие" контакты реле, токовый выход 4-20 мА. Интерфейсный модуль МКТ-1м - удаленный (кабель, 1,8 м) |
Сенсон-СВ-5021-13 (сетевая модель) |
цифровая и световая индикация, токовый выход 4-20 мА, RS-485 (MODBUS RTU). Интерфейсный модуль МКТ-1м - удаленный (кабель, 1,8 м) |

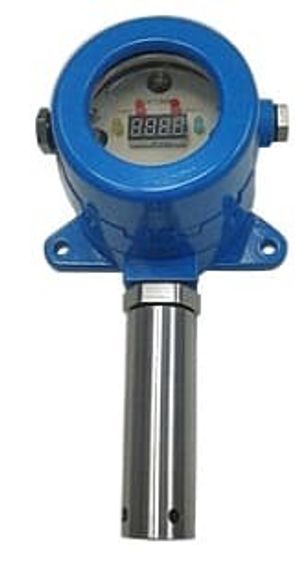

Внешний вид газоанализаторов Сенсон-СВ-5021
а) - модель с индикатором, б) - модель без индикатора
Интерфейсный модуль МКТ-1м выполнен в корпусе из нержавеющей стали. В нем размещается интеллектуальный сенсорный модуль с газочувствительным элементом. В зависимости от варианта конструктивного исполнения, интерфейсный модуль может быть вкручен непосредственно в корпус МКИУС или подключаться к нему кабелем длиной 1,8 м через кабельный ввод.
Модуль индикации и управления (МКИУС) содержит кнопки для управления режимами работы прибора, а также индикатор для отображения измеренной концентрации, предупреждений о неисправностях и превышении заданных порогов концентрации.
Газоанализаторы Сенсон-СВ-5021-02 и Сенсон-СВ-5021-12 без модуля индикации и управления предназначены для снижения общего энергопотребления прибора. В этом случае он комплектуется релейным коммутационным модулем. Окно на крышке корпуса отсутствует.
Звуковая сигнализация
Опционально возможно исполнение газоанализаторов Сенсон-СВ-5021 со встроенным звукосигнальным устройством. Оно присоединяется к одному из мест подключения кабельных вводов. При этом использование выходов управления внешними устройствами становится невозможным. Такое устройство, в случае применения во взрывоопасных зонах, должно обладать соответствующим уровнем взрывозащиты. Оно должно питаться от напряжения 3 В с мощностью потребления не более 150 мВт. Для подключения используется разъем типа HU-2 (A2541-02Y, DS1070-2 F).
Метрологические характеристики газоанализаторов Сенсон-СВ-5023-03-СМ-Н2
Контролируемый газ |
Диапазон измерения |
Пределы основной относительной погрешности ?, % | Порог1 |
Порог2 |
Тип сенсора |
Водород (H2) |
0,1 - 4 % об.д. | ±10 | 0,4 % об.д. | 0,8 % об.д. | термокаталитический, электрохимический |
Значения порогов устанавливаются на заводе-изготовителе. Возможна установка других порогов в пределах диапазона измерения, что оговаривается при заказе газоанализатора.
Технические характеристики газоанализатора Сенсон-СВ-5023-03-СМ-Н2
| Характеристики | Значения |
| Количество контролируемых газов | 1 |
| Способ отбора пробы | диффузионный |
Материал корпуса |
алюминиевый сплав и нержавеющая сталь |
| Взрывозащита газоанализатора | 1ExdIIСT6GbХ |
| Степень пылевлагозащиты Сенсон-СВ-5021 | IP66 |
| Индикация | цифровая и световая (для Сенсон-СВ-5021, -03, -10, -13) звуковая (под заказ) |
| Выходные сигналы | токовый выход 4-20 мА RS-485 (для СЕнсон-СВ-5021-03, -13) "сухие" контакты реле Порог1, Порог2, Неисправность (для Сенсон-СВ-5021, -02, -10, -12) силовые реле (под заказ) |
| Напряжение питания газоанализатора Сенсон-СВ-5021 | 24 В |
Потребляемая мощность |
до 2,5 Вт |
| Габаритные размеры, мм | 160х261х105 |
Масса, кг, не более |
1,8 |
Кабельные вводы |
2 кабельных ввода, подсоединительная резьба М20х1,5 |
| Межповерочный интервал газоанализатора Сенсон-СВ-5021, мес. | 12 |
| Гарантийный срок эксплуатации газоанализатора, мес. | 12 |
Срок службы: - газоанализатор - сенсоры |
10 лет 3 года |
| Условия эксплуатации | |
| Температура окружающей среды | от -60°С до +50°С |
| Относительная влажность | 30 - 95 % без конденсации |
| Атмосферное давление | 84 - 120 кПа |
Принцип действия газоанализаторов Сенсон-СВ-5021
Работа газоанализаторов Сенсон-СВ-5021 основана на непрерывном преобразовании сигналов, поступающих с газочувствительных сенсоров (чувствительных элементов), в цифровые значения концентрации газов. Полученные значения концентрации транслируются во внешние сети передачи информации (цифровые и аналоговые) и/или отображаются на цифровом индикаторе.
В зависимости от измеряемых веществ, в датчиках используются газочувствительные сенсоры, основанные на различных принципах преобразования:
- электрохимический - на возникновении ЭДС на электродах сенсора при химической реакции с измеряемым веществом;
- термокаталитический - на термохимической реакции горючего вещества с кислородом воздуха на поверхности катализатора чувствительного элемента с выделением тепла и изменением электрического сопротивления сенсора;
- оптический - на избирательном поглощении газами энергии в инфракрасной, видимой и ультрафиолетовой областях спектра.
Установка газоанализаторов Сенсон-СВ-5021
Высота установки выносных газоанализаторов Сенсон-СВ-5021 зависит от физических свойств газов и характера работы персонала. Поскольку газы, более тяжёлые, чем воздух (например СО2, пропан, хлор и др.), будут скапливаться в нижней части помещения, то датчики устанавливают на высоте не более 1,5 метра от пола. Более лёгкие газы (например Н2, СН4 и др.) будут подниматься в верхнюю часть помещения и газоанализаторы надо ставить в верхней части помещения. Для газов, имеющих плотность близкую к воздуху (например СО), место расположения определяется особенностью движения воздуха в контролируемом объеме. Для контроля токсичных газов датчики располагают на уровне дыхания человека: для сидящего в операторной - 150 см, для идущего по проходу - 180 см.
Располагать газоанализаторы Сенсон-СВ-5021 необходимо так, чтобы осуществлять легкий доступ для ремонта и проверки работоспособности. При расположении газоанализатора надо стремиться обеспечить минимальное время задержки при транспортировании газовых примесей воздушными потоками от источника до датчика, а значит необходимо учитывать особенности воздушных потоков в конкретном помещении. Наличие принудительной вентиляции или системы кондиционирования воздуха полностью меняют естественное направление потоков и, следовательно, места расположения датчиков. При постоянно работающей вытяжной вентиляции все воздушные потоки скоростью более 0,1 м/с направят воздух с примесями в место вытяжки по кратчайшему расстоянию от места утечки, независимо от плотности газа. Особенно это относится к газам с плотностью близкой к плотности воздуха - угарному газу, азоту и кислороду.
Габаритные размеры газоанализатора Сенсон-СВ-5021 в металлическом корпусе
Комплект поставки газоанализатора Сенсон-СВ-5023-03-СМ-Н2:
- газоанализатор Сенсон-СВ-5023-03-СМ-Н2
- паспорт
- руководство по эксплуатации
- упаковка
За отдельную плату к газоанализатору Сенсон-СВ-5023-03-СМ-Н2 поставляются:
- блок выносного силового реле на DIN-рейку, "сухие" контакты, коммутируемый ток до 5 А
- комплект для монтажа на стену: кронштейн, шайба и кольцо заземления (для моделей Сенсон-СВ-5021-10, -12, -13)
- поверочная насадка-адаптер
- преобразователь интерфейса RS-485-USB для связи с ПК
- преобразователь интерфейса UART-USB для связи с ПК
- блок питания 0,25А 24В в розетку
- блок питания 0,6А 24В на DIN-рейку
- барьер искробезопасности БИ-Exia-130-24
- кабель электрический КУВ 6х0,35-100
- кабель МКШ 3х0,35 мм2 (максимальная длина до 2100 м).
