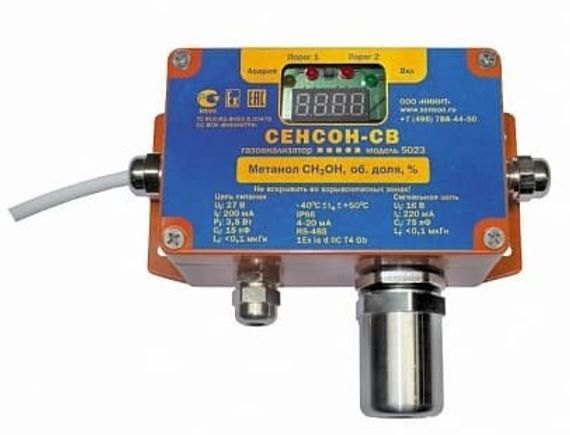

Краткое описание cтационарного газоанализатора Сенсон-СВ-5023-СМ-СО2:
Стационарный 1-канальный газоанализатор Сенсон-СВ-5023-СМ-СО2 предназначен для непрерывного автоматического измерения содержания диоксида углерода в атмосфере промышленных предприятий
Область применения газоанализатора Сенсон-СВ-5023-СМ-СО2
Сенсон-СВ-5023-СМ-СО2 - взрывоопасные зоны классов 1 и 2, в которых при нормальной эксплуатации электрооборудования и/или в случае возникновения аварии возможно образование взрывоопасных газовых смесей:
- в местах установки технологического оборудования в процессе добычи, переработки, транспортировки и хранения нефти и газа: на буровых и добывающих платформах, на перекачивающих станциях магистральных нефте- и газопроводов, у резервуаров хранения нефти и нефтепродуктов, сжиженного газа;
- на предприятиях химической и металлургической промышленности, лакокрасочных производствах, производствах удобрений и пластмасс;
- на сельскохозяйственных объектах (животноводческие фермы, хранилища сельскохозяйственной продукции, элеваторы и др.);
- на предприятиях пищевой промышленности;
- в очистных сооружениях;
- на предприятиях топливно-энергетического комплекса, котельных;
- в бортовых системах морских и речных судов;
- на объектах прибрежной зоны (наливные эстакады, морские терминалы и пр.);
- во множестве других приложений.
Метрологические характеристики газоанализаторов Сенсон-СВ-5023-СМ-СО2
Контролируемый газ |
Диапазон измерения |
Пределы основной относительной погрешности ?, % | Порог1 |
Порог2 |
Тип сенсора |
| Диоксид углерода (CO2) | 0,01 - 5 % об.д. | ±15 | 0,5 % об.д. | 2,0 % об.д. | оптический |
| 1 - 100 % об.д. | ±10 |
Значения порогов устанавливаются на заводе-изготовителе. Возможна установка других порогов в пределах диапазона измерения, что оговаривается при заказе газоанализатора.
Технические характеристики газоанализатора Сенсон-СВ-5023-СМ-СО2
| Характеристики Сенсон-СВ-5023-СМ-СО2 | Значения |
| Количество контролируемых газов | 1 |
| Способ отбора пробы | диффузионный (Сенсон-СВ-5023) или принудительный (Сенсон-СВ-5023-01 технологическое исполнение) для принудительной подачи газовой смеси на измерительном модуле есть входной и выходной фитинги |
| Взрывозащита газоанализатора | 1ExiaIIСT4GbХ |
| Степень пылевлагозащиты Сенсон-СВ-5023 | IP66 |
| Индикация | цифровая, световая, звуковая |
| Время срабатывания сигнализации, с, не более | 10 |
| Выходные сигналы | токовый выход 4-20 мА "сухие" контакты реле (Порог1, Порог2, Неисправность) RS-485 Modbus RTU силовые реле (под заказ) |
| Напряжение питания газоанализатора Сенсон-СВ-5023 | 24 В |
Потребляемая мощность |
до 2,5 Вт |
| Габаритные размеры, мм | 155х130х160 |
Масса, кг, не более |
0,75 |
| Межповерочный интервал газоанализатора Сенсон-СВ-5023, мес. | 12 |
| Гарантийный срок эксплуатации газоанализатора, мес. | 12 |
Срок службы: - газоанализатор - сенсоры |
10 лет 3 года |
| Условия эксплуатации газоанализатора Сенсон-СВ-5023-СМ-СО2 | |
| Температура окружающей среды | от -40°С до +50°С |
| Относительная влажность | 30 - 95 % без конденсации |
| Атмосферное давление | 84 - 120 кПа |
Принцип действия газоанализаторов Сенсон-СВ-5023-СМ-СО2
Работа газоанализаторов Сенсон-СВ-5023 основана на непрерывном преобразовании сигналов, поступающих с газочувствительных сенсоров (чувствительных элементов), в цифровые значения концентрации газов. Полученные значения концентрации транслируются во внешние сети передачи информации (цифровые и аналоговые) и/или отображаются на цифровом индикаторе.
В зависимости от измеряемых веществ, в датчиках используются газочувствительные сенсоры, основанные на различных принципах преобразования:
- электрохимический - на возникновении ЭДС на электродах сенсора при химической реакции с измеряемым веществом;
- термокаталитический - на термохимической реакции горючего вещества с кислородом воздуха на поверхности катализатора чувствительного элемента с выделением тепла и изменением электрического сопротивления сенсора;
- оптический - на избирательном поглощении газами энергии в инфракрасной, видимой и ультрафиолетовой областях спектра.
Система индикации газоанализатора Сенсон-СВ-5023 включает:
- четырехразрядный 8-сегментный индикатор, постоянно отображающий измеренные значения концентрации. Информация обновляется с периодом 4 с;
- четыре сигнальных светодиода:
- зеленый - "Питание" - горит при подключении электропитания;
- желтый - "Неисправность" - сигнализация неисправности (отсутствия) сенсора;
- два красных - "Порог 1" и "Порог 2" - превышение заданных уровней концентрации.
Звуковая сигнализация
Газоанализатор Сенсон-СВ-5023 оснащен встроенным звукосигнальным устройством. Звуковая сигнализация включается одновременно с светодиодами "Порог 1" и "Порог 2".
Возможны четыре режима звуковой сигнализации:
0 - звуковая сигнализация отключена;
1 - звуковая сигнализация включается при достижении порога 1;
2 - звуковая сигнализация включается при достижении порога 2;
3 - звуковая сигнализация для режима О2 . Включается при достижении и порога1, и порога 2
Установка газоанализаторов Сенсон-СВ-5023
Высота установки газоанализатора Сенсон-СВ-5023 зависит от физических свойств газов и характера работы персонала. Поскольку газы, более тяжёлые, чем воздух (например СО2, пропан, хлор и др.), будут скапливаться в нижней части помещения, то датчики устанавливают на высоте не более 1,5 метра от пола. Более лёгкие газы (например Н2, СН4 и др.) будут подниматься в верхнюю часть помещения и датчики надо ставить в верхней части помещения. Для газов, имеющих плотность близкую к воздуху (например СО), место расположения определяется особенностью движения воздуха в контролируемом объеме. Для контроля токсичных газов датчики располагают на уровне дыхания человека: для сидящего в операторной - 150 см, для идущего по проходу - 180 см.
Располагать газоанализатор Сенсон-СВ-5023 необходимо так, чтобы осуществлять легкий доступ для ремонта и проверки работоспособности. При расположении газосигнализатора надо стремиться обеспечить минимальное время задержки при транспортировании газовых примесей воздушными потоками от источника до датчика, а значит необходимо учитывать особенности воздушных потоков в конкретном помещении. Наличие принудительной вентиляции или системы кондиционирования воздуха полностью меняют естественное направление потоков и, следовательно, места расположения датчиков. При постоянно работающей вытяжной вентиляции все воздушные потоки скоростью более 0,1 м/с направят воздух с примесями в место вытяжки по кратчайшему расстоянию от места утечки, независимо от плотности газа. Особенно это относится к газам с плотностью близкой к плотности воздуха - угарному газу, азоту и кислороду.
Размеры газоанализатора Сенсон-СВ-5023 в металлическом корпусе
Комплект поставки газоанализатора Сенсон-СВ-5023-СМ-СО2:
- газоанализатор Сенсон-СВ-5023-СМ-СО2
- шланг пробоотборный для газосигнализатора Сенсон-СВ-5023-01 (по умолчанию 1 м, под заказ другая длина)
- паспорт
- руководство по эксплуатации
- упаковка
За отдельную плату к газоанализатору Сенсон-СВ-5023-СМ-СО2 поставляются:
- блок выносного силового реле на DIN-рейку, "сухие" контакты, коммутируемый ток до 5 А
- приспособление для поверки (комплект)
- преобразователь интерфейса RS-485-USB для связи с ПК
- преобразователь интерфейса UART-USB для связи с ПК
- блок питания 0,25А 24В в розетку
- блок питания 0,6А 24В на DIN-рейку
- барьер искробезопасности БИ-Exia-130-24
- кабель электрический КУВ 6х0,35-100
- кабель МКШ 3х0,35 мм2 (максимальная длина до 2100 м).
